MD 4C EX VARIOVARIO® Chemie-Membranpumpe

Überblick

  • alle Vorteile der ATEX Chemie-Membranpumpen
  • VARIO®: kurze Prozesszeit dank hysterese-freier VARIO®-Vakuumregelung
  • VARIO®: VARIO®-Pumpe läuft bedarfsgerecht nur so schnell wie nötig – minimaler Energieverbrauch, lange Wartungsintervalle, leiser Betrieb
  • VARIO®: Vakuum-Controller VACUU·SELECT (optional) für punktgenaue Vakuumregelung und vollautomatische Prozesse
  • ATEX Vakuumsensor und Connection Box 100 zur vereinfachten Installation- alles aus einer Hand

Endvakuum

3 mbar

Endvakuum mit Gasballast

10 mbar

Max. Saugvermögen 50Hz

3.7 m3/h

Artikelnr. 20696936
On demand
MD 4C EX VARIO VARIO® Chemie-Membranpumpe

Mit dem Absenden des Kontaktformulars erklären Sie sich einverstanden, dass Ihre Daten zur Bearbeitung Ihres Anliegens verwendet werden. Stammt Ihre Anfrage aus einem Land, in dem wir keinen eigenen Vertrieb haben, willigen Sie zusätzlich in die Weiterleitung Ihrer Daten an den zuständigen lokalen Handelspartner ein. Eine Übersicht der Handelspartner finden Sie auf unserer Kontaktseite. Weitere Informationen zur Datenverarbeitung, einschließlich möglicher Drittlandübermittlung, finden Sie in unseren Datenschutzhinweisen.

Anti-Roboter-Verifizierung
FriendlyCaptcha ⇗

Artikel anfragen
Auf die Merkliste
Auf die Vergleichsliste
main product photo

VARIO® Chemie-Membranpumpe im Einsatz

Mit den neuen ATEX VARIO® Chemie-Membranpumpen und -Vakuumsystemen kann das Vakuum punktgenau durch Anpassen der Drehzahl geregelt werden. Für die Ansteuerung verfügen die VARIO®-Pumpen über einen zusätzlichen Anschluss für eine Steuerleitung. Der optionale Vakuum-Controller VACUU·SELECT mit ATEX Vakuumsensor und Connection Box 100 ermöglicht vollautomatische Verdampfungen ohne Parametereingabe oder die Programmierung von Prozessen. Mit der adaptiven Regelung findet er den Siededruck selbstständig und passt das Vakuum kontinuierlich und optimal an den Dampfdruck an. Vakuum-Controller und Connection Box 100 werden im nicht explosionsgefährdeten Bereich installiert.


Hinweise zur Entsorgung von Altgeräten »

Technische Daten und Abbildungen

Max. Saugvermögen 50Hz 3.7 m3/h technische Abbildung
Endvakuum 3 mbar / 2.3 torr
Endvakuum mit Gasballast 10 mbar / 7.5 torr
Anzahl Zylinder 4
Anzahl Stufen 3
Vakuumanzeige / -controllertyp ohne Controller
Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C
Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C
Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C
Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C
Max. Auslassdruck absolut in bar 1.1 bar
Anschluss saugseitig Kleinflansch KF DN 25
Anschluss druckseitig Kleinflansch KF DN 16
Nennleistung in kW 0.25 kW
Minimale Drehzahl VARIO in min-1 30 min-1
Maximale Drehzahl in min-1 1500 min-1
Nenndrehzahl 50/60 Hz 1500 min-1
IP-Schutzart nach IEC 60529 IP 54
Abmessung L in mm 469 mm
Abmessung B in mm 265 mm
Abmessung H in mm 305 mm
Gewicht in kg 28 kg
Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 42 dBA
EX-Zulassung Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X, Außenraum mit Inertgasspülung: II 2G Ex h IIB T4 Gb X, Außenraum ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
NRTL Zertifizierung Nein
Lieferumfang Pumpe komplett montiert, betriebsfertig, mit Anleitung. Drehzahlsteuerung über 4-20 mA Stromschleife (4 mA = 0 Upm, 20mA = 1500 Upm). Steuersignal- und Netzanschlussleitung 10 m lang, jeweils mit offenen Litzen.
Nennspannung Bereich 1 (in V) 230 V
Netzfrequenz Spannungsbereich 1 (in Hz / DC) 50 Hz

vac_pumpingspeedm3 für Zoom klicken

Max. Saugvermögen 50Hz

vac_pumpingcurve50 für Zoom klicken

Abpumpkurve 50 Hz (100 l Behälter)

Downloads

Chemie-Membranpumpe MD 4C EX VARIOdreistufig, 230 V / 50 Hzmit ATEX-Zulassung:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspülung)
MD 4C EX VARIO
VARIO® Chemie-Membranpumpe
Betriebsanleitung Vakuumpumpe
Betriebsanleitung PDF 3.5 MB 8.1 MB 7.9 MB 8.3 MB
Download Download Download Download
Technisches Datenblatt
Datenblatt PDF 2.6 MB 2.6 MB 2.6 MB 2.6 MB 2.7 MB
Download Download Download Download Download

Zubehör

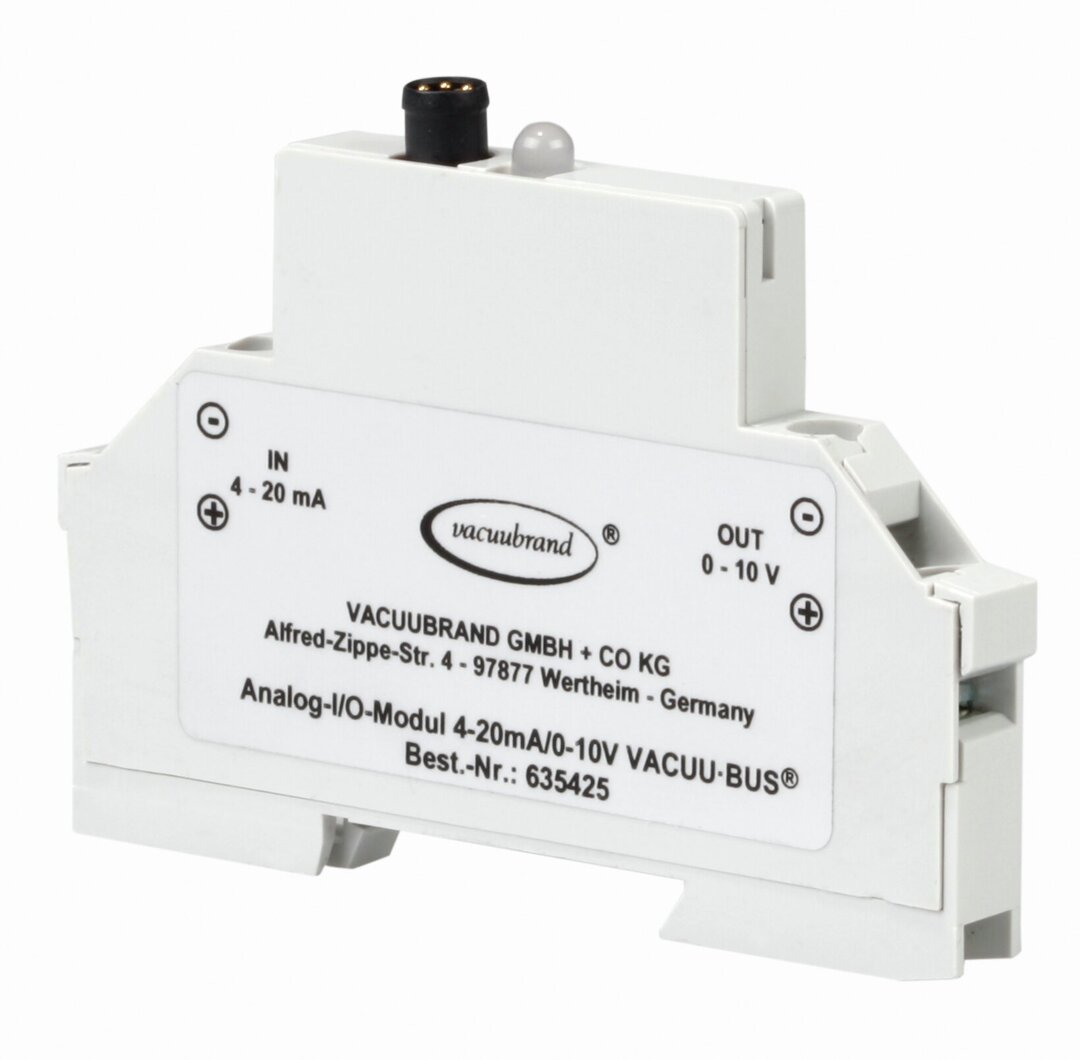

  1. Analog-I/O-Modul 4-20mA/0-10V VACUU·BUS,Schnittstelle für Vakuum-Controller zu ATEX-VARIO-Pumpeund Ex-Vakuumsensor, mit 2 m VACUU·BUS-Kabel
    VACUU·BUS® Analog-I/O-Modul IN 4-20mA/OUT 0-10V
    • Analoge Schnittstelle
    • Farbige LED Statusanzeige
  2. VACUU·BUS - Kabel 2 m,mit Stecker und offenen Litzen
    VACUU·BUS® Kabel 2m mit Stecker und offenen Litzen
    • VACUU·BUS® Zubehör
    • Offene Litzen
  3. Dichtungssatz für MZ 2C EX,MD 4C EX (2x), MV 10C EX (4x)
    MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) Dichtungssatz
    • Komplettset
    • Original Ersatzteile
    • Einfache Montage
  4. Connection Box 100,Anschlussbox zur vereinfachten Installation, Steuerungund Regelung von ATEX VARIO Chemie-Membranpumpen mitVakuum-Controller (VACUU·SELECT oder CVC 3000) undeinem Vakuumsensor (beides separat erhältlich)
    Connection Box 100 Anschlussbox für ATEX VARIO-Pumpen
    • Aufputz Isolierstoffgehäuse
    • Fertig verdrahtet

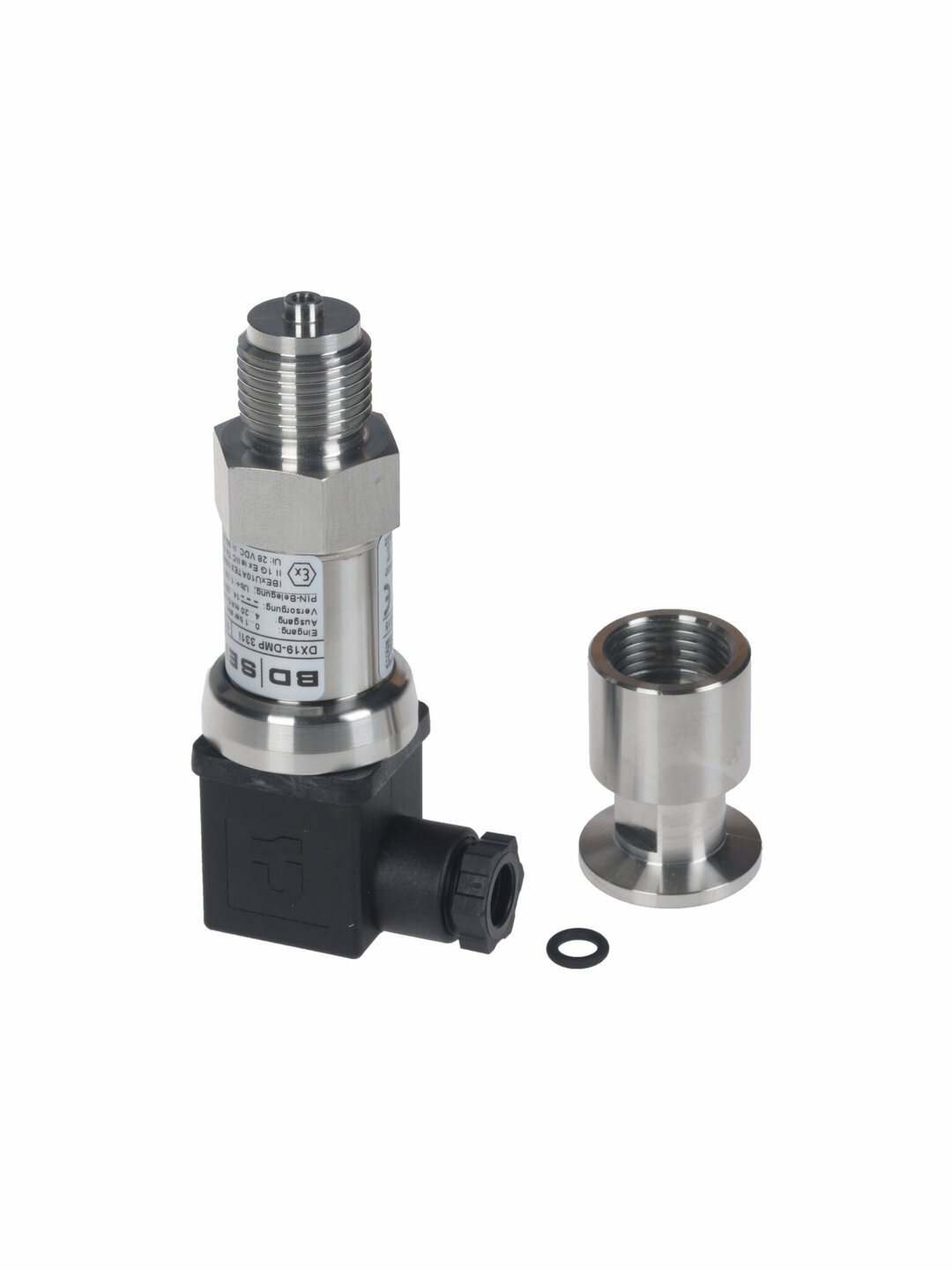

  5. ATEX-Vakuumsensor DMP 331i, BDSENSORS,mit KF DN 16,Messbereich: 1000-1 mbar, Genauigkeit: +-1 mbar,mit ATEX-Zulassung: II 1G Ex ia IIC T4 Ga,Ausgangssignal 4 - 20 mA, für Betrieban Ex-i Speise- u. Eingangstrennverstärker
    DMP 331i KF DN 16 Druckaufnehmer
    • Mit ATEX-Zulassung: II 1G Ex ia IIC T4 Ga
    • Messbereich: 1000-1 mbar
    • Genauigkeit: +-1 mbar

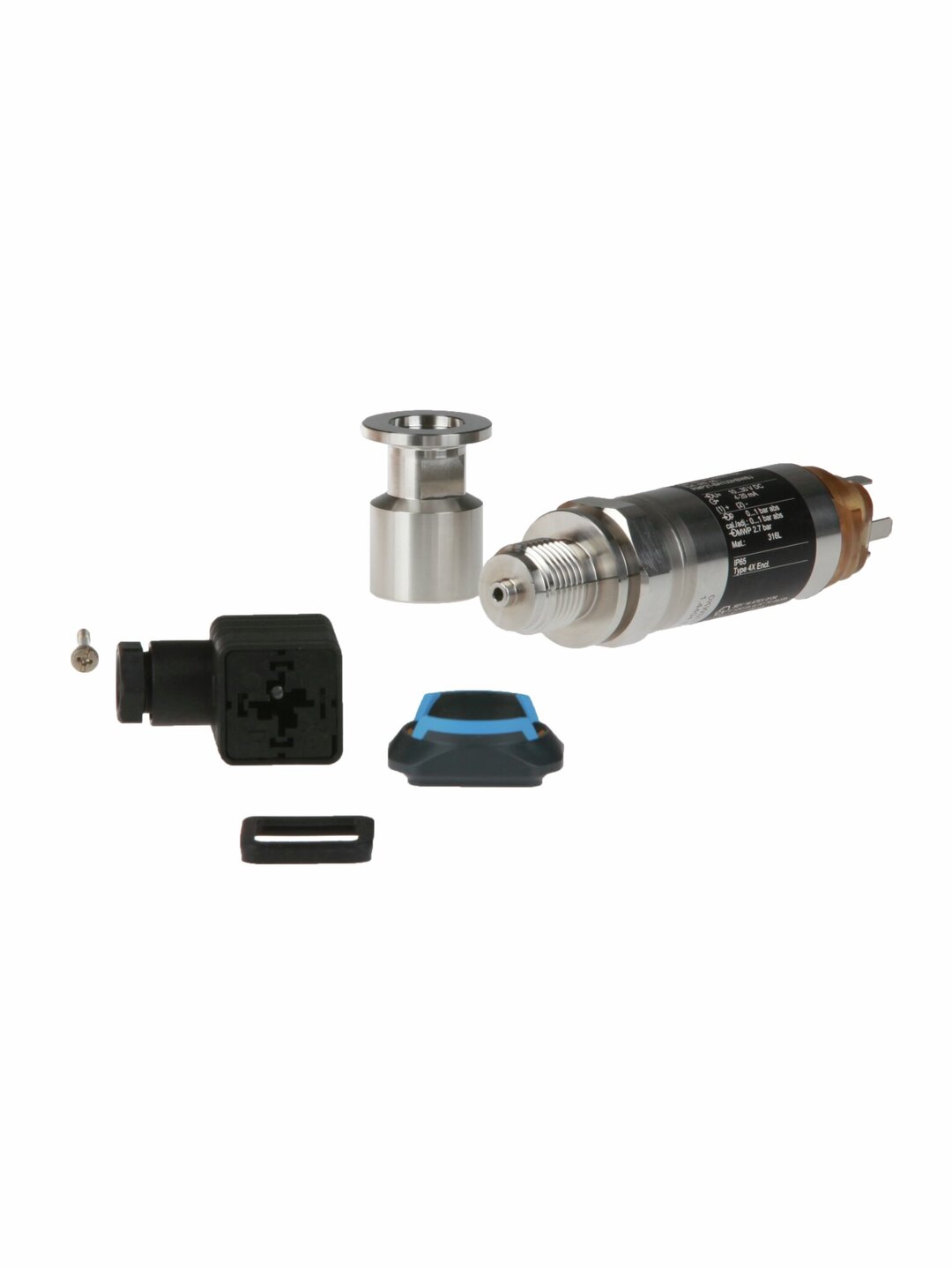

  6. ATEX-Vakuumsensor CERABAR PMP21,Endress+Hauser, mit KF DN 16,Messbereich: 1000-1 mbar,Genauigkeit: besser als +-3 mbar,mit ATEX-Zulassung: II 2G Ex ia IIC T4 GbAusgangssignal 4 - 20mA, für Betrieban Ex-i Speise- u. Ein
    Cerabar PMP21 KF DN 16 Druckaufnehmer
    • Mit ATEX-Zulassung: II 2G Ex ia IIC T4 Gb
    • Messbereich: 1000-1 mbar
    • Genauigkeit: besser als +-3 mbar
  7. PTFE-Schlauch antistatisch,KF DN 16/1000 mm
    KF DN 16, 1000 mm PTFE-Schlauch (antistatisch) mit Kleinflanschen
    • PTFE (antistatisch) / Edelstahl
    • Nennweite KF DN 16 mm | Länge 1000 mm
    • Leckrate 1 x 10-4 mbar l/s
  8. PTFE-Schlauch antistatisch,KF DN 25/1000 mm
    KF DN 25, 1000 mm PTFE-Schlauch (antistatisch) mit Kleinflanschen
    • PTFE (antistatisch) / Edelstahl
    • Nennweite KF DN 25 mm | Länge 1000 mm
    • Leckrate 1 x 10-4 mbar l/s
  9. Analog-I/O-Modul 4-20mA/0-10V VACUU·BUS,Schnittstelle für Vakuum-Controller zu ATEX-VARIO-Pumpeund Ex-Vakuumsensor, mit 2 m VACUU·BUS-Kabel
    VACUU·BUS® Analog-I/O-Modul IN 4-20mA/OUT 0-10V
    • Analoge Schnittstelle
    • Farbige LED Statusanzeige
  10. VACUU·BUS - Kabel 2 m,mit Stecker und offenen Litzen
    VACUU·BUS® Kabel 2m mit Stecker und offenen Litzen
    • VACUU·BUS® Zubehör
    • Offene Litzen
  11. Dichtungssatz für MZ 2C EX,MD 4C EX (2x), MV 10C EX (4x)
    MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) Dichtungssatz
    • Komplettset
    • Original Ersatzteile
    • Einfache Montage
  12. Connection Box 100,Anschlussbox zur vereinfachten Installation, Steuerungund Regelung von ATEX VARIO Chemie-Membranpumpen mitVakuum-Controller (VACUU·SELECT oder CVC 3000) undeinem Vakuumsensor (beides separat erhältlich)
    Connection Box 100 Anschlussbox für ATEX VARIO-Pumpen
    • Aufputz Isolierstoffgehäuse
    • Fertig verdrahtet
  13. ATEX-Vakuumsensor DMP 331i, BDSENSORS,mit KF DN 16,Messbereich: 1000-1 mbar, Genauigkeit: +-1 mbar,mit ATEX-Zulassung: II 1G Ex ia IIC T4 Ga,Ausgangssignal 4 - 20 mA, für Betrieban Ex-i Speise- u. Eingangstrennverstärker
    DMP 331i KF DN 16 Druckaufnehmer
    • Mit ATEX-Zulassung: II 1G Ex ia IIC T4 Ga
    • Messbereich: 1000-1 mbar
    • Genauigkeit: +-1 mbar
  14. ATEX-Vakuumsensor CERABAR PMP21,Endress+Hauser, mit KF DN 16,Messbereich: 1000-1 mbar,Genauigkeit: besser als +-3 mbar,mit ATEX-Zulassung: II 2G Ex ia IIC T4 GbAusgangssignal 4 - 20mA, für Betrieban Ex-i Speise- u. Ein
    Cerabar PMP21 KF DN 16 Druckaufnehmer
    • Mit ATEX-Zulassung: II 2G Ex ia IIC T4 Gb
    • Messbereich: 1000-1 mbar
    • Genauigkeit: besser als +-3 mbar
    15. prev
    next

Das könnte ebenfalls passend für Sie sein

  1. Chemie-Pumpstand MD 4C EX VARIO +AK+EKdreistufig, 230 V / 50 Hzmit ATEX-Zulassung:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspül
    MD 4C EX VARIO +AK+EK VARIO® Chemie-Pumpstand
    • Endvakuum 3 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig
  2. Chemie-Membranpumpe MV 10C EX VARIOvierstufig, 230 V / 50 Hzmit ATEX-Zulassung:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspülung
    MV 10C EX VARIO VARIO® Chemie-Membranpumpe
    • Endvakuum 2 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig

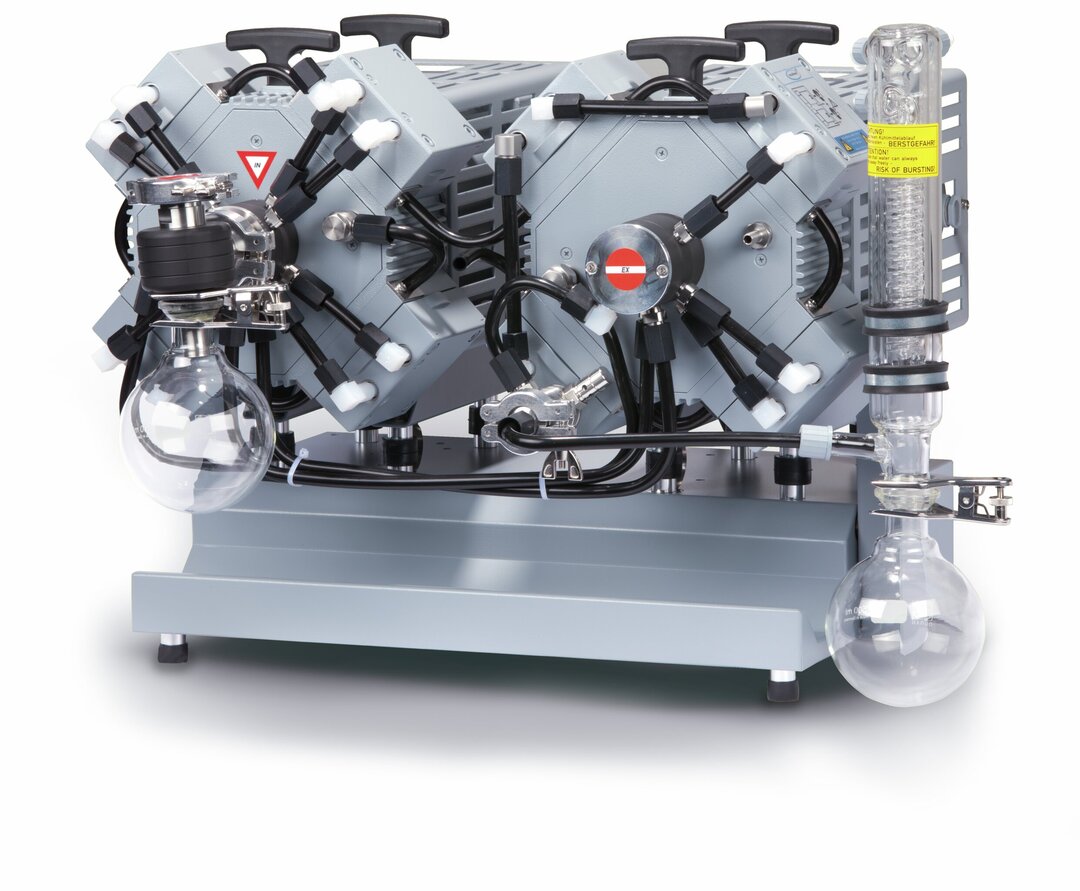

  3. Chemie-Pumpstand MV 10C EX VARIO +AK+EKvierstufig, 230 V / 50 Hzmit ATEX-Zulassung:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspü
    MV 10C EX VARIO +AK+EK VARIO® Chemie-Pumpstand
    • Endvakuum 2 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig

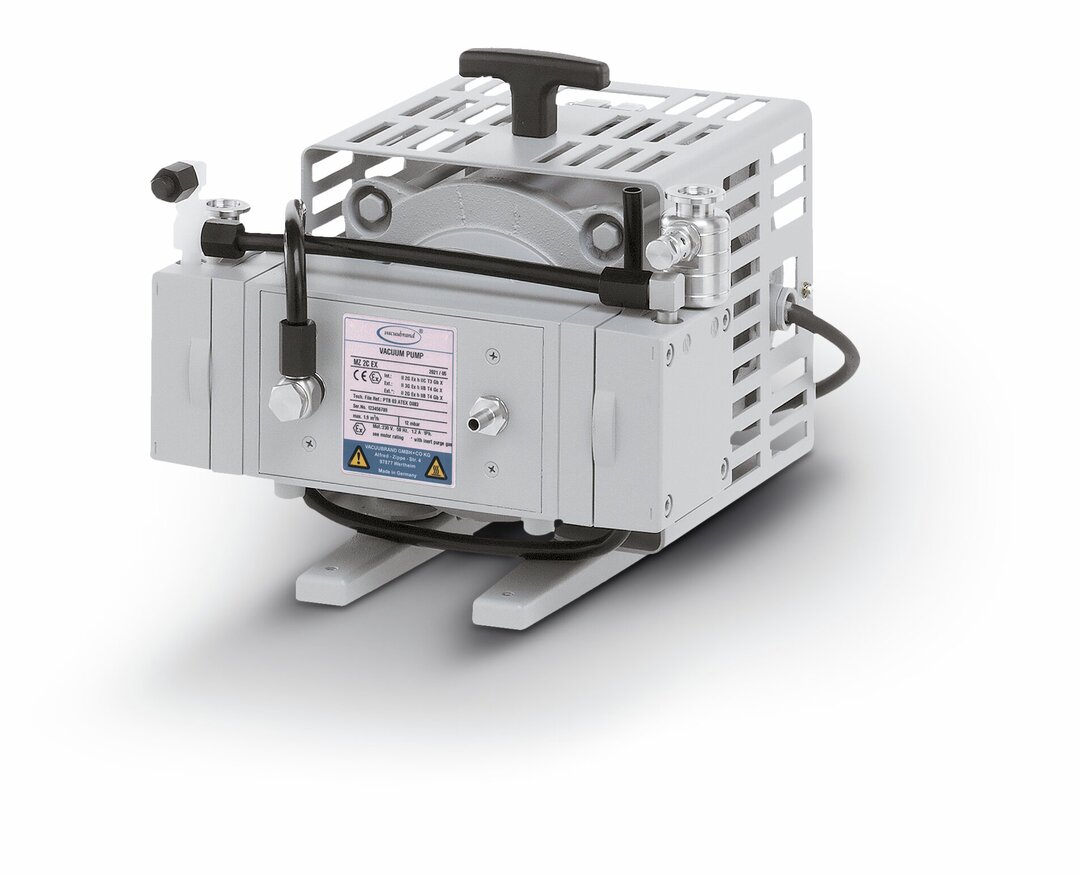

  4. Chemie-Membranpumpe MZ 2C EX, zweistufig,230 V / 50 Hz,mit ATEX-Zulassung:Im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspülung):I
    MZ 2C EX Chemie-Membranpumpe
    • Endvakuum 12 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig

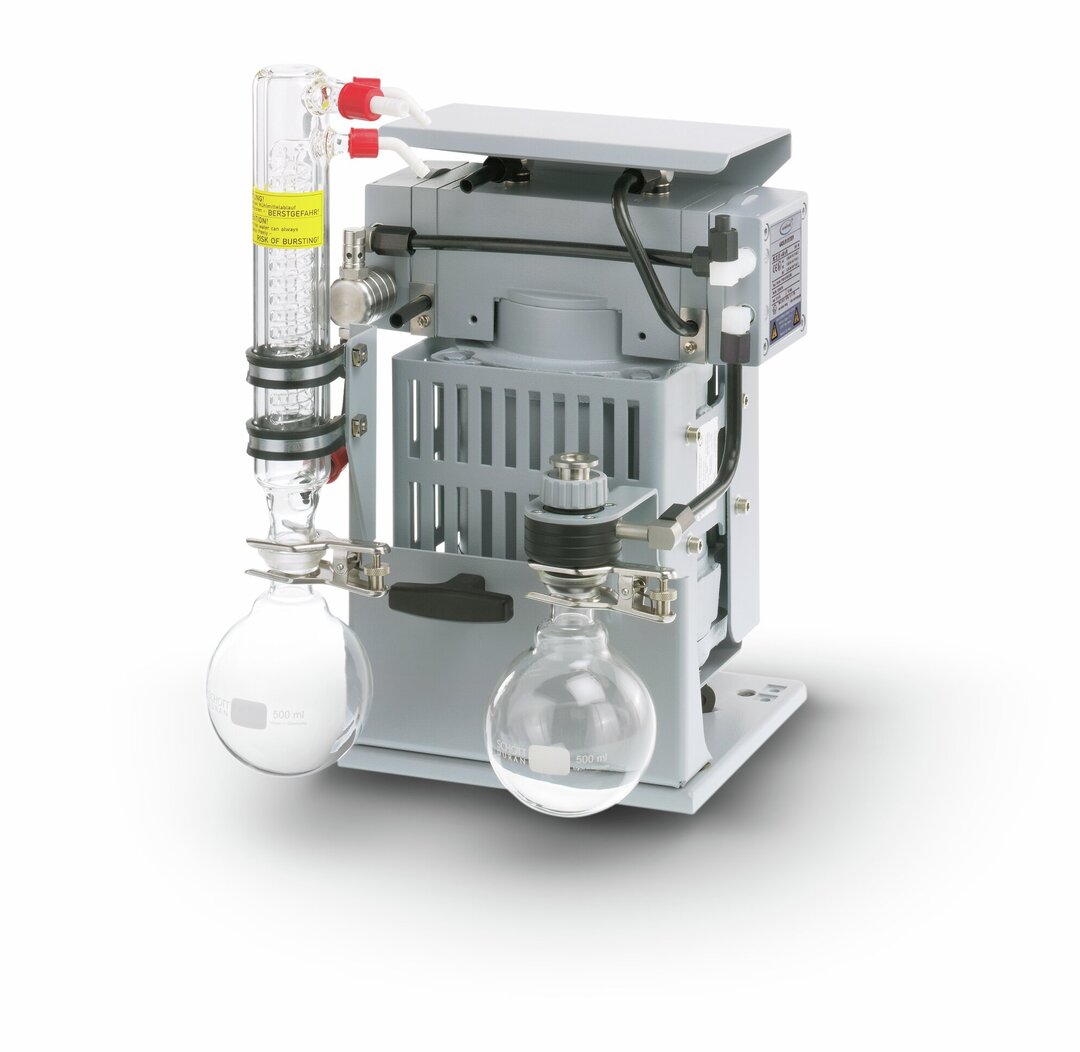

  5. Chemie-Vakuumsystem MZ 2C EX + AK+EKzweistufig, 230 V / 50 Hzmit ATEX-Zulassung.:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspülu
    MZ 2C EX +AK+EK Chemie-Vakuumsystem
    • Endvakuum 12 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig

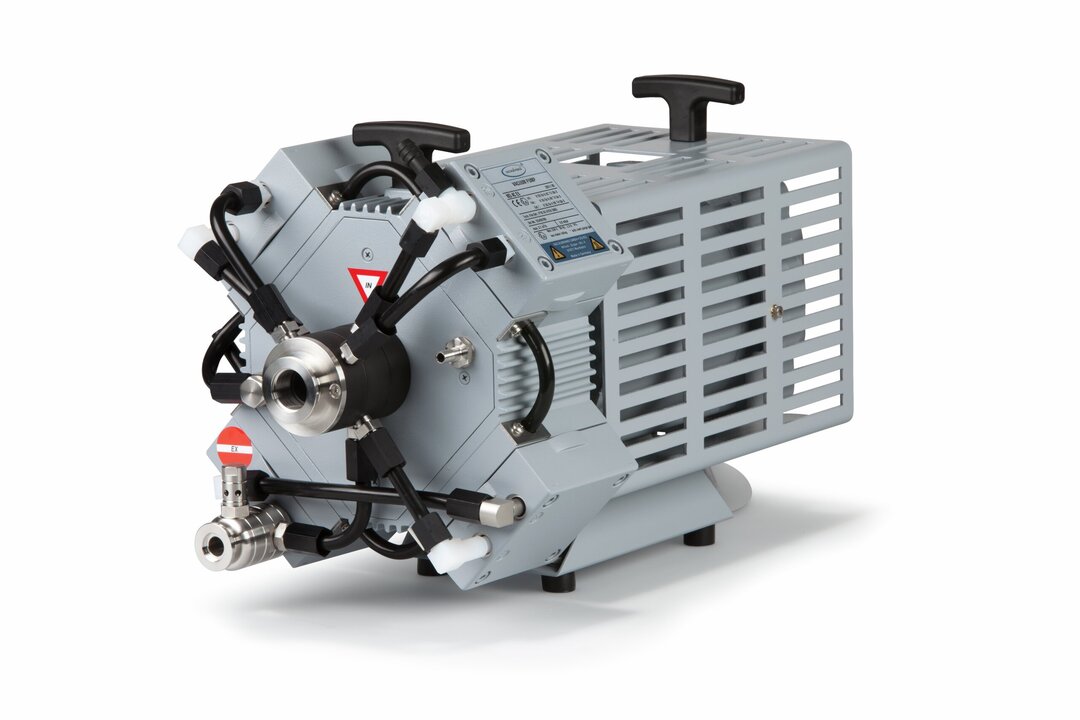

  6. ATEX Chemie-Membranpumpe MD 4C EX
    MD 4C EX Chemie-Membranpumpe
    • Endvakuum 3 mbar
    • ATEX-Konformität
    • Ölfrei & chemiebeständig

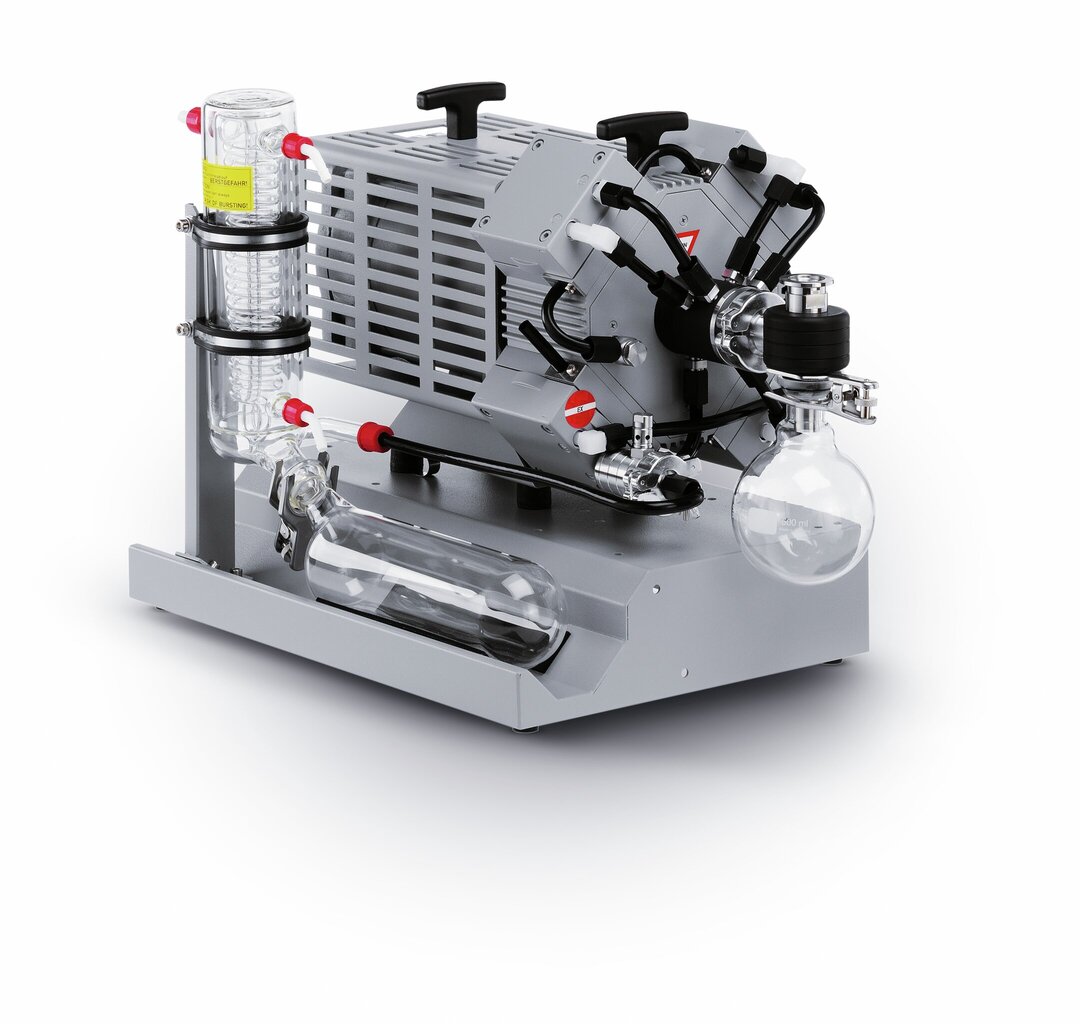

  7. Chemie-Vakuumsystem MD 4C EX + AK+EKdreistufig, 230 V / 50 Hzmit ATEX-Zulassung:im Schöpfraum (gepumpte Gase):II 2G Ex h IIC T3 Gb XAußenraum (ohne Inertgasspülung):II 3G Ex h IIB T4 Gc XAußenraum (mit Inertgasspülun
