VACUU·VIEW extendedVakuum-Messgerät
Überblick
- Präzision im besonders weiten Messbereich von Atmosphärendruck bis 10-3 mbar, nur ein Messgerät für Prozesse im Grob- und Feinvakuum
- kompakte Bauform mit integrierter Sensorik, praktische Platzierung an Labor- und Prozessaufbauten
- chemiebeständige Kombination aus Keramik-Membransensor und keramikummanteltem Pirani-Sensor für lange Lebensdauer selbst bei aggressiven Chemikalien
- beleuchtete Druckanzeige, leichtes Ablesen der Messwerte
- Display mit Menüführung, einfache Einstellung von Anzeigeoptionen wie z. B. der Druckeinheit
Artikelnr.
20683210
Vakuum-Messgerät im Einsatz
Für die Überwachung Ihrer Vakuumprozesse im Grob- und Feinvakuumbereich sind die neuen Messgeräte VACUU·VIEW extended das ideale Werkzeug! Die chemiebeständige Kombination aus Keramik-Membransensor und keramikummanteltem Pirani-Sensor ermöglicht zuverlässige Vakuummessungen im gesamten Messbereich von Atmosphärendruck bis 10-3 mbar.
Technische Daten und Abbildungen
| Obere Messgrenze (=Anzeige) in mbar/hPa | 1100 mbar | |
| Obere Messgrenze (=Anzeige) in torr | 825 torr | |
| Untere Messgrenze (=Anzeige) in mbar/hPa | 1 x 10-3 | |
| Untere Messgrenze (=Anzeige) in torr | 1 x 10-3 torr | |
| Messprinzip | Keramik-Membran-Sensor + keramikummantelter Pirani-Sensor | |
| Messgenauigkeit (in mbar/hPa/torr) | +- 15% vom angezeigten Wert im Bereich 0.01-5 mbar / +-3 mbar für > 5 mbar mbar/hPa/torr | |
| EX-Zulassung | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Temperaturgang in mbar/hPa/torr /K | +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K | |
| Vakuummessanschluss | Kleinflansch KF DN 16 und einschraubbare Schlauchwelle DN 6/10 mm | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Max. Medientemperatur für Dauerbetrieb in °C | 40 °C | |
| Max. Medientemperatur (kurzzeitig) in °C | 80 °C | |
| Material Aussengehäuse | Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit | |
| Belüftungsventil integriert Ja/Nein / Anschluss | Nein | |
| IP-Schutzart nach IEC 60529 | IP 54 | |
| Schutzart nach UL50E | Type 5 | |
| Schutzart Frontseite nach IEC 60529 | IP 54 | |
| Gewicht in kg | 0.19 kg | |
| Abmessung L in mm | 50 mm | |
| Abmessung B in mm | 62 mm | |
| Abmessung H in mm | 103 mm | |
| Druckaufnehmer (Intern/Extern:Typ) | Integr. | |
| Anschlusskabellänge in m | 2 m | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Vakuum-Messgerät mit integriertem Vakuumsensor, betriebsfertig, Set Schlauchwelle DN 6/10 mm beigelegt, mit Steckernetzteil und Anleitung. |
Downloads
Vakuum-Messgerät VACUU·VIEW extended, 1100 - 0.001 mbar,Zertifizierung (NRTL): C/US100-230 V/50-60 Hz, Stecker CEE/CH/UK/US/AUS
Zubehör
Das könnte ebenfalls passend für Sie sein
-
![Vakuum-Messgerät VACUU·VIEW1100 - 0.1 mbarZertifizierung (NRTL): C/US100-230 V/50-60 Hz,Stecker CEE/CH/UK/US/AUS]()
VACUU·VIEW Vakuum-Messgerät- Chemiebeständig
- Zuverlässige Langzeitstabilität
- Netzbetrieben
![Vakuum-Messgerät DVR 2pro, 1080 - 1 mbar+++++Alkali-Mangandioxid-Zink-Batterien! Transport nicht eingeschränkt -Kein Gefahrgut gemäß IATA SP A123 und ADR/RID/IMDG-Code.]()
DVR 2pro Vakuum-Messgerät- Chemiebeständig
- Zuverlässige Langzeitstabilität
- Batteriebetrieben
![Vakuum-Messgerät DVR 3pro,PTB 19 ATEX 2004 X: II 2G EX ib IIC T4 Gb*** Alkali-Mangandioxid-Zink-Batterien! Transportnicht eingeschränkt - Kein Gefahrgut gemäßIATA SP A123 und ADR/RID/IMDG-Code. ***]()
Vakuum-Messgerät im Einsatz
Für die Überwachung Ihrer Vakuumprozesse im Grob- und Feinvakuumbereich sind die neuen Messgeräte VACUU·VIEW extended das ideale Werkzeug! Die chemiebeständige Kombination aus Keramik-Membransensor und keramikummanteltem Pirani-Sensor ermöglicht zuverlässige Vakuummessungen im gesamten Messbereich von Atmosphärendruck bis 10-3 mbar.
Technische Daten und Abbildungen
Obere Messgrenze (=Anzeige) in mbar/hPa 1100 mbar Obere Messgrenze (=Anzeige) in torr 825 torr Untere Messgrenze (=Anzeige) in mbar/hPa 1 x 10-3 Untere Messgrenze (=Anzeige) in torr 1 x 10-3 torr Messprinzip Keramik-Membran-Sensor + keramikummantelter Pirani-Sensor Messgenauigkeit (in mbar/hPa/torr) +- 15% vom angezeigten Wert im Bereich 0.01-5 mbar / +-3 mbar für > 5 mbar mbar/hPa/torr EX-Zulassung II 3/- G Ex h IIC T4 Gc X Internal Atm. only Temperaturgang in mbar/hPa/torr /K +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K Vakuummessanschluss Kleinflansch KF DN 16 und einschraubbare Schlauchwelle DN 6/10 mm Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C Max. Medientemperatur für Dauerbetrieb in °C 40 °C Max. Medientemperatur (kurzzeitig) in °C 80 °C Material Aussengehäuse Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit Belüftungsventil integriert Ja/Nein / Anschluss Nein IP-Schutzart nach IEC 60529 IP 54 Schutzart nach UL50E Type 5 Schutzart Frontseite nach IEC 60529 IP 54 Gewicht in kg 0.19 kg Abmessung L in mm 50 mm Abmessung B in mm 62 mm Abmessung H in mm 103 mm Druckaufnehmer (Intern/Extern:Typ) Integr. Anschlusskabellänge in m 2 m NRTL Zertifizierung Ja Lieferumfang Vakuum-Messgerät mit integriertem Vakuumsensor, betriebsfertig, Set Schlauchwelle DN 6/10 mm beigelegt, mit Steckernetzteil und Anleitung. Downloads
Vakuum-Messgerät VACUU·VIEW extended, 1100 - 0.001 mbar,Zertifizierung (NRTL): C/US100-230 V/50-60 Hz, Stecker CEE/CH/UK/US/AUSZubehör
Das könnte ebenfalls passend für Sie sein
-
![Vakuum-Messgerät VACUU·VIEW1100 - 0.1 mbarZertifizierung (NRTL): C/US100-230 V/50-60 Hz,Stecker CEE/CH/UK/US/AUS]()
VACUU·VIEW Vakuum-Messgerät- Chemiebeständig
- Zuverlässige Langzeitstabilität
- Netzbetrieben

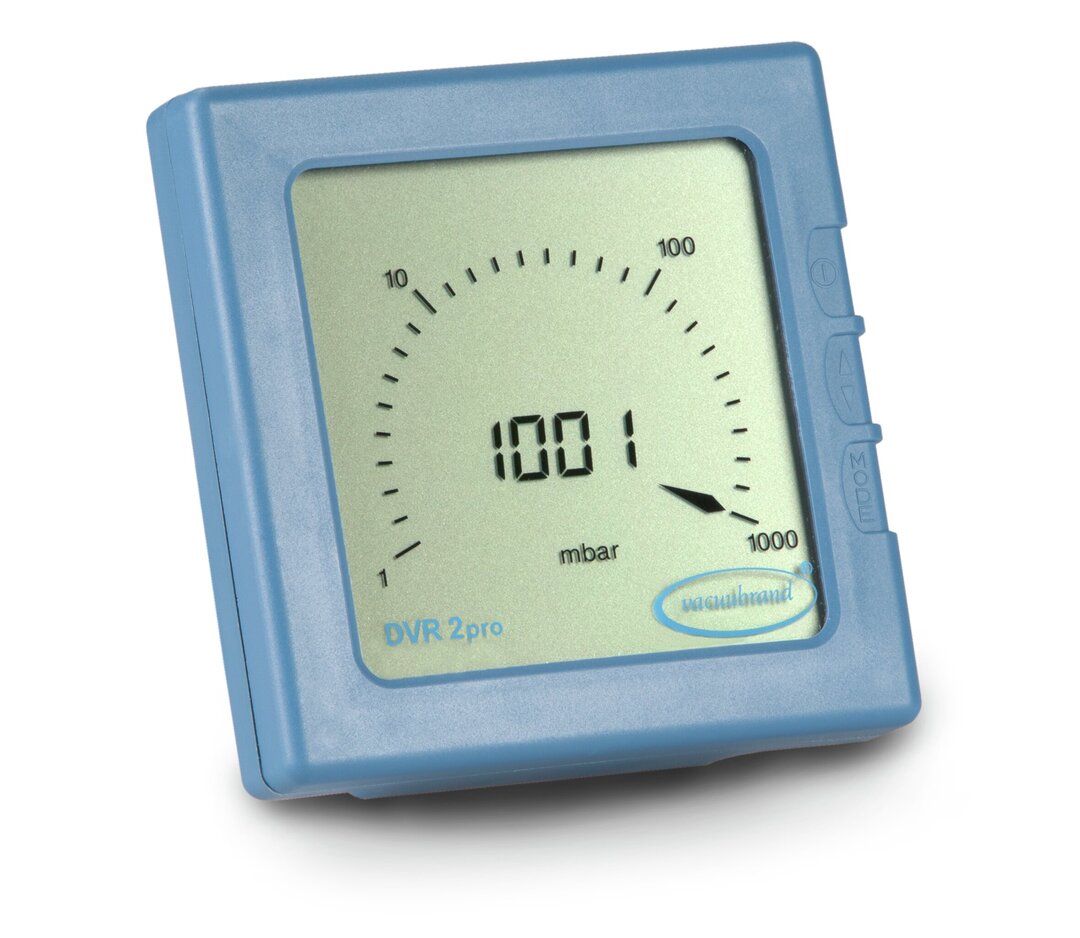

![Vakuum-Messgerät DVR 2pro, 1080 - 1 mbar+++++Alkali-Mangandioxid-Zink-Batterien! Transport nicht eingeschränkt -Kein Gefahrgut gemäß IATA SP A123 und ADR/RID/IMDG-Code.]()
DVR 2pro Vakuum-Messgerät- Chemiebeständig
- Zuverlässige Langzeitstabilität
- Batteriebetrieben

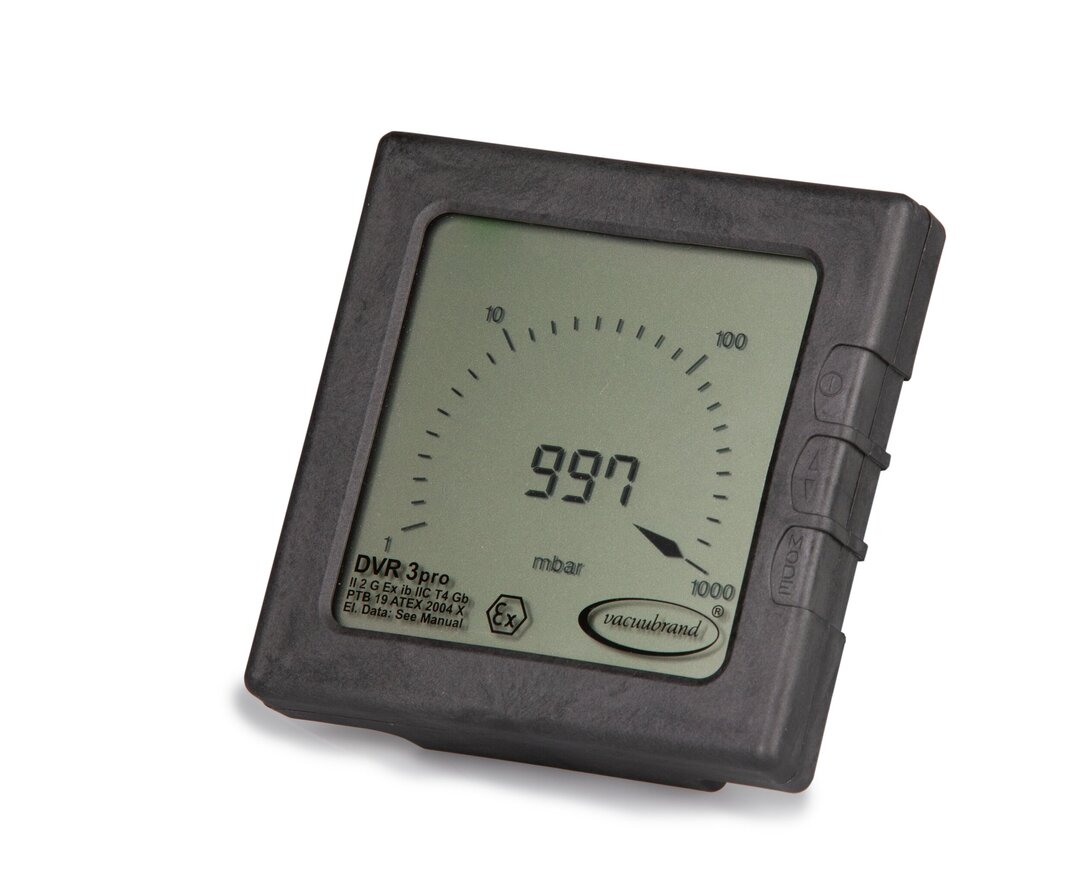

![Vakuum-Messgerät DVR 3pro,PTB 19 ATEX 2004 X: II 2G EX ib IIC T4 Gb*** Alkali-Mangandioxid-Zink-Batterien! Transportnicht eingeschränkt - Kein Gefahrgut gemäßIATA SP A123 und ADR/RID/IMDG-Code. ***]()
