VACUU·VIEWVakuum-Messgerät
Überblick
- höchste Präzision im Messbereich von Atmosphärendruck bis 0.1 mbar, ideal für alle Prozesse im Grobvakuum
- kompakte Bauform mit integrierter Sensorik, praktische Platzierung an Labor- und Prozessaufbauten
- chemiebeständiger Keramik-Membransensor, lange Lebensdauer selbst bei aggressiven Chemikalien
- beleuchtete Druckanzeige, leichtes Ablesen der Messwerte
- Display mit Menüführung, einfache Einstellung von Anzeigeoptionen wie z. B. der Druckeinheit
Artikelnr.
20683220
Vakuum-Messgerät im Einsatz
Für die Überwachung Ihrer Vakuumprozesse im Grobvakuumbereich sind die neuen Messgeräte VACUU·VIEW mit chemiebeständigem Keramik-Membran-Sensor das ideale Werkzeug! Nach dem kapazitiven Messprinzip wird der anliegende Absolutdruck gasartunabhängig erfasst.
Technische Daten und Abbildungen
| Obere Messgrenze (=Anzeige) in mbar/hPa | 1100 mbar | |
| Obere Messgrenze (=Anzeige) in torr | 825 torr | |
| Untere Messgrenze (=Anzeige) in mbar/hPa | 0.1 | |
| Untere Messgrenze (=Anzeige) in torr | 0.075 torr | |
| Messprinzip | Keramik-Membran (Aluminiumoxid), kapazitiv, gasartunab., Absolutdruck | |
| Messgenauigkeit (in mbar/hPa/torr) | < +- 1 mbar/hPa/torr / +- 1 digit (nach Abgleich, konstante Temperatur) mbar/hPa/torr | |
| EX-Zulassung | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Temperaturgang in mbar/hPa/torr /K | < 0.07 mbar/hPa/0.05 torr /K mbar/hPa/torr /K | |
| Vakuummessanschluss | Kleinflansch KF DN 16 und einschraubbare Schlauchwelle DN 6/10 mm | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Max. Medientemperatur für Dauerbetrieb in °C | 40 °C | |
| Max. Medientemperatur (kurzzeitig) in °C | 80 °C | |
| Material Aussengehäuse | Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit | |
| Belüftungsventil integriert Ja/Nein / Anschluss | Nein | |
| IP-Schutzart nach IEC 60529 | IP 54 | |
| Schutzart nach UL50E | Type 5 | |
| Schutzart Frontseite nach IEC 60529 | IP 54 | |
| Gewicht in kg | 0.19 kg | |
| Abmessung L in mm | 50 mm | |
| Abmessung B in mm | 62 mm | |
| Abmessung H in mm | 103 mm | |
| Druckaufnehmer (Intern/Extern:Typ) | Integr. | |
| Anschlusskabellänge in m | 2 m | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Vakuum-Messgerät mit integriertem Vakuumsensor, betriebsfertig, Set Schlauchwelle DN 6/10 mm beigelegt, mit Steckernetzteil und Anleitung. |
Downloads
Vakuum-Messgerät VACUU·VIEW1100 - 0.1 mbarZertifizierung (NRTL): C/US100-230 V/50-60 Hz,Stecker CEE/CH/UK/US/AUS
VACUU·VIEW
Vakuum-Messgerät
Zubehör
Das könnte ebenfalls passend für Sie sein
-

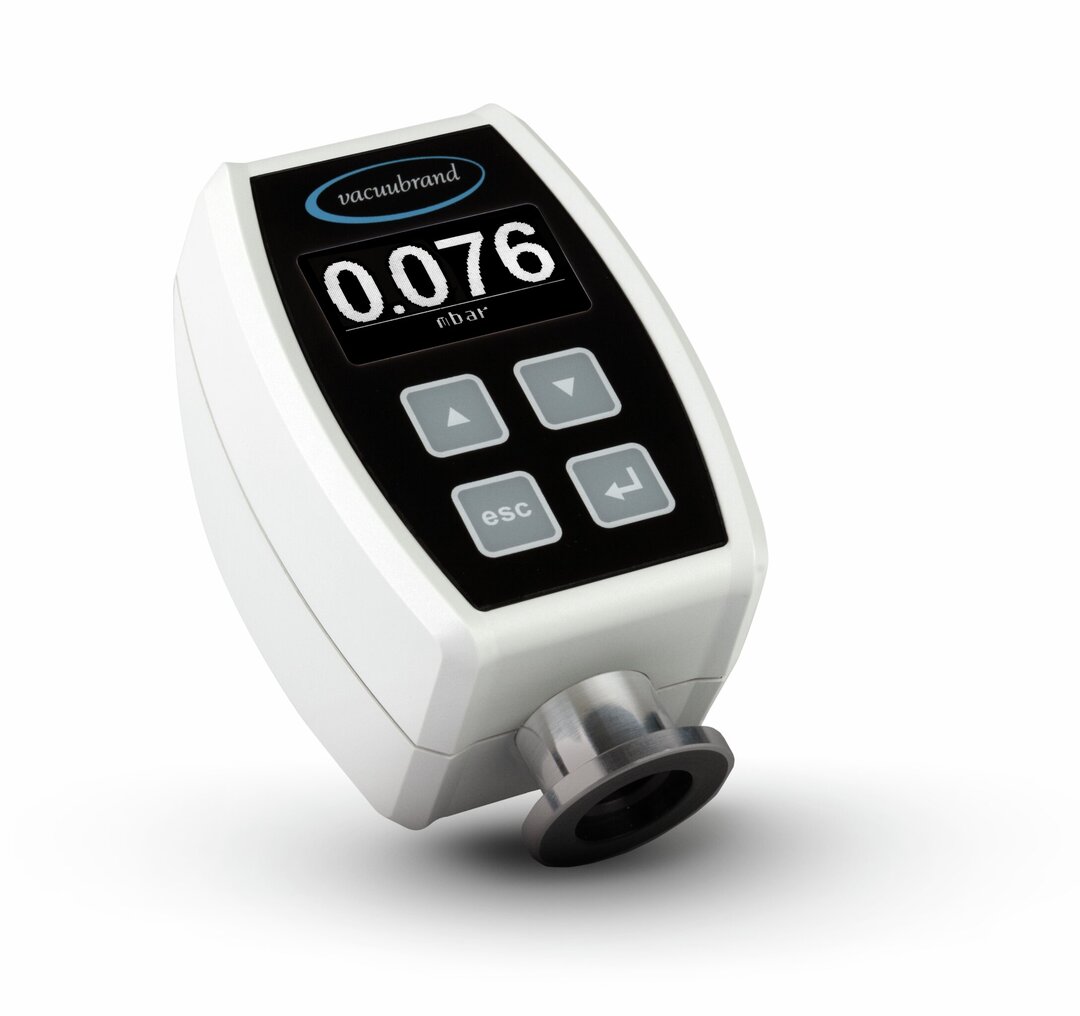

![Vakuum-Messgerät VACUU·VIEW extended, 1100 - 0.001 mbar,Zertifizierung (NRTL): C/US100-230 V/50-60 Hz, Stecker CEE/CH/UK/US/AUS]()
