VACUU·SELECTVakuum-Controller
Überblick
- punktgenaue VARIO®-Regelung durch Drehzahlsteuerung in Kombination mit VARIO Membranpumpen
- klassische Zweipunktregelung durch Ventilsteuerung in Verbindung mit einem externen Saugleitungsventil
- grafische Bedienoberfläche vereinfacht die Arbeit im Labor
- vordefinierte Anwendungen ersparen Zeit und bringen reproduzierbare Ergebnisse
- einfach zu bedienender Anwendungseditor ermöglicht eigene Prozessabläufe
Artikelnr.
20700000
Vakuum-Controller im Einsatz
Umständliche Bedienung des Vakuum-Controllers? Bedienungsanleitung lesen? Jetzt gibt es von VACUUBRAND eine smarte Lösung, die richtig Laune macht: VACUU·SELECT – der interaktiv bedienbare Controller für alle Vakuum-Prozesse im Labor. Touch-Display und anwendungsorientierte Bedienoberfläche machen es möglich. Einfach wie beim Smartphone über das Touch-Display die Laboranwendung wählen und starten. Der Controller führt den Vakuumprozess selbständig – bis zum Ende. Bei Lösemittelverdampfung erkennt VACUU·SELECT den Siedepunkt und regelt den Vakuum-Prozess bei Bedarf selbst nach. Als Anwender können Sie den Vakuum-Prozess praktisch vergessen und sich anderen Aufgaben widmen. Unterm Strich sorgt VACUU·SELECT so für mehr Komfort und Effizienz im Labor. Die Bedienung macht mehr Spaß und geht schneller von der Hand. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln.
Technische Daten und Abbildungen
| Obere Messgrenze (=Anzeige) in mbar/hPa | 1080 mbar | |
| Obere Messgrenze (=Anzeige) in torr | 810 torr | |
| Untere Messgrenze (=Anzeige) in mbar/hPa | 0.1 | |
| Untere Messgrenze (=Anzeige) in torr | 0.1 torr | |
| Messprinzip | Keramik-Membran (Aluminiumoxid), kapazitiv, gasartunab., Absolutdruck | |
| Messgenauigkeit (in mbar/hPa/torr) | < +- 1 mbar/hPa/torr / +- 1 digit (nach Abgleich, konstante Temperatur) mbar/hPa/torr | |
| Druckaufnehmer (Intern/Extern:Typ) | VACUU·SELECT Sensor | |
| Temperaturgang in mbar/hPa/torr /K | < 0.15 mbar/hPa/0.11 torr /K mbar/hPa/torr /K | |
| Vakuummessanschluss | Kleinflansch KF DN 16, PTFE-Schlauchanschluss 10/8 mm, Schlauchwelle DN 6/10 mm | |
| Belüftungsventil integriert Ja/Nein / Anschluss | Integriert, Schlauchwelle DN 4-5 mm | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Max. Medientemperatur für Dauerbetrieb in °C | 40 °C | |
| Max. Medientemperatur (kurzzeitig) in °C | 80 °C | |
| Material Aussengehäuse | Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Schutzart nach UL50E | Type 1 | |
| Schutzart Frontseite nach IEC 60529 | IP 41 | |
| Schutzart Frontseite nach UL50E | Type 2 | |
| Abmessung L in mm | 152 mm | |
| Abmessung B in mm | 127 mm | |
| Abmessung H in mm | 41 mm | |
| Gewicht in kg | 0.745 kg | |
| Max. Schaltleistung/-strom: 24V/VACUU·BUS | 4 A | |
| Anschlusskabellänge in m | 2 m | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) | |
| NRTL Zertifizierung | Ja | |
| EX-Zulassung | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Lieferumfang | VACUU·SELECT Vakuum-Controller, inklusive Sensor mit Belüftungsventil und Steckernetzteil, Verlängerungskabel VACUU·BUS® 2 m, 100-230V / 50-60Hz, Stecker CEE/CH/UK/US/AUS |
Downloads
VACUU·SELECT Vakuum Controller,inklusive Sensor mit Belüftungsventil,Verlängerungskabel VACUU·BUS Länge 2 mund Steckernetzteil, 100-230V / 50-60Hz,Stecker CEE/CH/UK/US/AUS/CN
VACUU·SELECT
Vakuum-Controller
Technisches Datenblatt
Datenblatt
PDF
1.6 MB
1.5 MB
1.6 MB
1.5 MB
1.6 MB
Betriebsanleitung Messgerät / Controller
Betriebsanleitung
PDF
17.4 MB
17.1 MB
17.5 MB
17.4 MB
17.4 MB
17.5 MB
17.4 MB
17.5 MB
17.4 MB
17.8 MB
17.5 MB
17.5 MB
17.4 MB
17.5 MB
17.5 MB
17.3 MB
Zubehör
-
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
-
VV-B 6C Elektromagnetisches Vakuumventil- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-2 mbar l/s
-

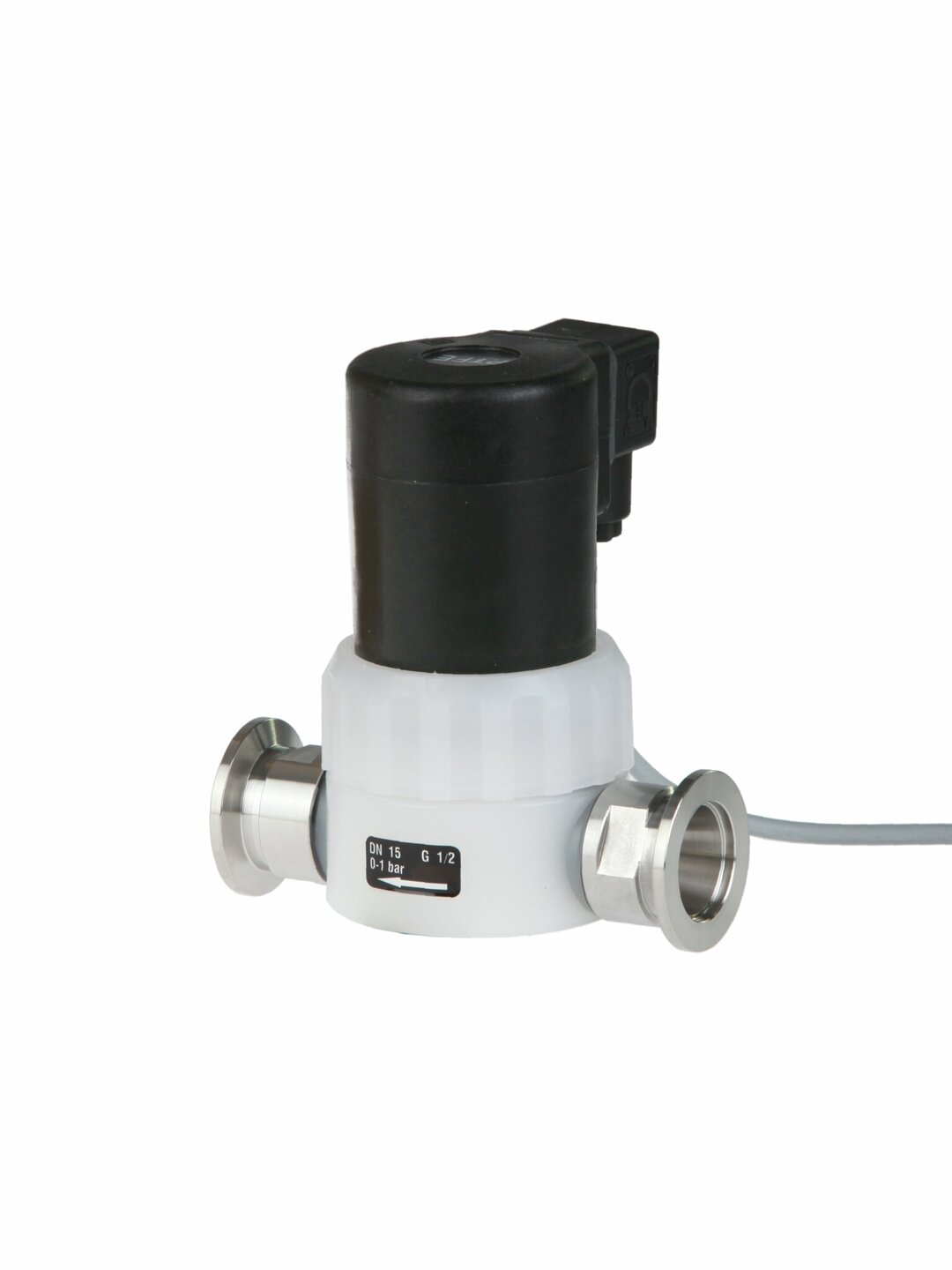

VV-B 15C Elektromagnetisches Vakuumventil- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-4 mbar l/s
-
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
-
DN 8 mm, Meterware Vakuumschlauch Kautschuk
- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
-
VV-B 6C Elektromagnetisches Vakuumventil
- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-2 mbar l/s
-
VV-B 15C Elektromagnetisches Vakuumventil
- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-4 mbar l/s
-
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller
- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
-
DN 8 mm, Meterware Vakuumschlauch Kautschuk
- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
-
VV-B 6C Elektromagnetisches Vakuumventil
- Hohe Schalthäufigkeit
- Hohe Dichtigkeit
- Leckrate 1 x 10-2 mbar l/s
