MZ 2D NTMembranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- gutes Endvakuum
- sehr leiser und vibrationsarmer Betrieb
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
4 mbar
Max. Saugvermögen 50Hz
2.3 m3/h
Membranpumpe im Einsatz
Membranpumpen sind ideal für kontinuierliches, ölfreies Evakuieren und Fördern von Gasen. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Der zweistufige Aufbau ermöglicht die günstige Kombination von hohem Saugvermögen mit einem guten Endvakuum von bis zu 4 mbar. Durch die hochflexiblen FPM-Doppelmembranen mit Gewebeverstärkung wird eine extrem hohe Membranlebensdauer erreicht. Die Reihe NT zeichnet sich durch weiter verbesserte Leistungsdaten aus. Zweistufige Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen von Gasen bei mittleren Vakuumanforderungen. Sie verbrauchen im Gegensatz zu Wasserstrahlpumpen kein Wasser und erzeugen dadurch auch kein kontaminiertes Abwasser. Typische Anwendungen sind die Vakuumerzeugung am Trockenschrank und für wässrige Filtrationen. Die MZ 2D NT wird wegen des besseren Endvakuums bevorzugt als Vorpumpe für Turbomolekular-Drag-Pumpen oder zum Abpumpen in Helium-Kryostaten eingesetzt.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.3 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.5 cfm | technische Abbildung |
| Endvakuum | 4 mbar / 3 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Kleinflansch KF DN 16 | |
| Anschluss druckseitig | Schalldämpfer / G1/4" | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 246 mm | |
| Abmessung B in mm | 242 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 11.4 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 47 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 200-230 V | |
| Nennspannung Bereich 2 (in V) | 100-115 V | |
| Nennspannung Bereich 3 (in V) | 120 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 2 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 3 (in Hz / DC) | 60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
Das könnte ebenfalls passend für Sie sein
-
![MZ 2 NT Membranpumpe]()
MZ 2 NT Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2.2 m3/h
- Ölfrei
![ME 1 Membranpumpe]()
ME 1 Membranpumpe- Endvakuum 100 mbar
- Saugvermögen 0.7 m3/h
- Ölfrei
![MD 1 Membranpumpe]()
Anwendungsbeispiele
Trockenschrank
Vorvakuum für Turbomolekularpumpen
Membranpumpe im Einsatz
Membranpumpen sind ideal für kontinuierliches, ölfreies Evakuieren und Fördern von Gasen. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Der zweistufige Aufbau ermöglicht die günstige Kombination von hohem Saugvermögen mit einem guten Endvakuum von bis zu 4 mbar. Durch die hochflexiblen FPM-Doppelmembranen mit Gewebeverstärkung wird eine extrem hohe Membranlebensdauer erreicht. Die Reihe NT zeichnet sich durch weiter verbesserte Leistungsdaten aus. Zweistufige Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen von Gasen bei mittleren Vakuumanforderungen. Sie verbrauchen im Gegensatz zu Wasserstrahlpumpen kein Wasser und erzeugen dadurch auch kein kontaminiertes Abwasser. Typische Anwendungen sind die Vakuumerzeugung am Trockenschrank und für wässrige Filtrationen. Die MZ 2D NT wird wegen des besseren Endvakuums bevorzugt als Vorpumpe für Turbomolekular-Drag-Pumpen oder zum Abpumpen in Helium-Kryostaten eingesetzt.
Technische Daten und Abbildungen
Max. Saugvermögen 50Hz 2.3 m3/h technische Abbildung Max. Saugvermögen 60Hz 1.5 cfm technische Abbildung Endvakuum 4 mbar / 3 torr Anzahl Zylinder 2 Anzahl Stufen 2 Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C Max. Auslassdruck absolut in bar 1.1 bar Anschluss saugseitig Kleinflansch KF DN 16 Anschluss druckseitig Schalldämpfer / G1/4" Nennleistung in kW 0.18 kW Nenndrehzahl 50/60 Hz 1500/1800 min-1 IP-Schutzart nach IEC 60529 IP 40 Abmessung L in mm 246 mm Abmessung B in mm 242 mm Abmessung H in mm 198 mm Gewicht in kg 11.4 kg Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 47 dBA EX-Zulassung II 3/- G Ex h IIC T3 Gc X Internal Atm. only NRTL Zertifizierung Ja Lieferumfang Pumpe komplett montiert, betriebsfertig, mit Anleitung. Nennspannung Bereich 1 (in V) 200-230 V Nennspannung Bereich 2 (in V) 100-115 V Nennspannung Bereich 3 (in V) 120 V Netzfrequenz Spannungsbereich 1 (in Hz / DC) 50-60 Hz Netzfrequenz Spannungsbereich 2 (in Hz / DC) 50-60 Hz Netzfrequenz Spannungsbereich 3 (in Hz / DC) 60 Hz
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Membranpumpe MZ 2D NT, zweistufig,Zertifizierung (NRTL): C/US200-230 V/50-60 Hz, 100-115 V/50-60 Hz, 120 V/60 Hz,MZ 2D NT MembranpumpeZubehör
-

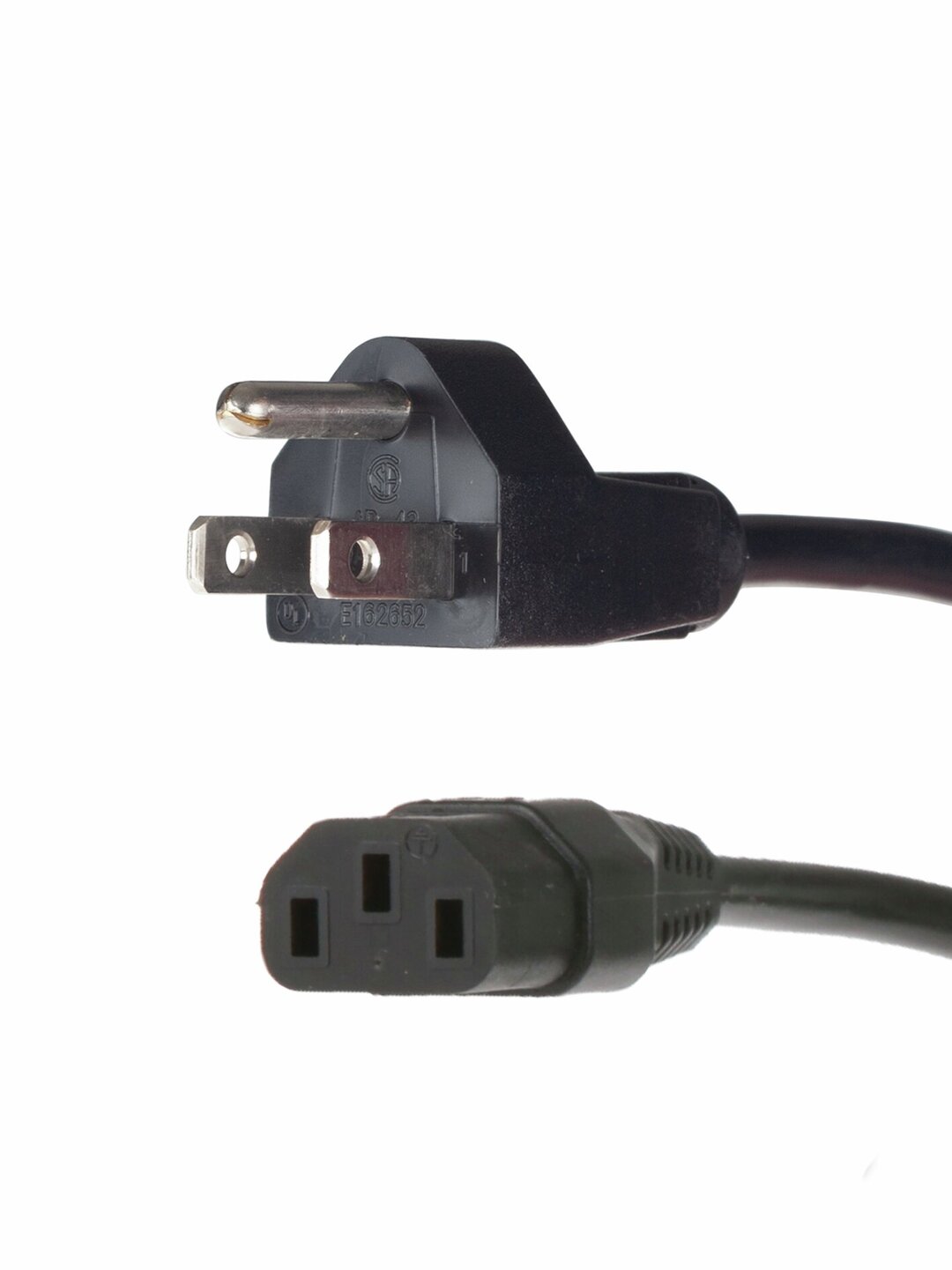

![Netzkabel 120 V, US]()
