MZ 2 NTMembranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- sehr leiser Betrieb
- besonders vibrationsarm
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
7 mbar
Max. Saugvermögen 50Hz
2.2 m3/h
Membranpumpe im Einsatz
Membranpumpen sind ideal für kontinuierliches, ölfreies Evakuieren und Fördern von Gasen. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Der zweistufige Aufbau ermöglicht die günstige Kombination von hohem Saugvermögen mit einem guten Endvakuum von bis zu 7 mbar. Durch die hochflexiblen FPM-Doppelmembranen mit Gewebeverstärkung wird eine lange Membranlebensdauer erreicht. Die neue Reihe NT zeichnet sich durch weiter verbesserte Leistungsdaten aus. Zweistufige Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen von Gasen bei mittleren Vakuumanforderungen. Sie verbrauchen im Gegensatz zu Wasserstrahlpumpen kein Wasser und erzeugen dadurch auch kein kontaminiertes Abwasser. Typische Anwendungen sind die Vakuumerzeugung am Trockenschrank und für wässrige Filtrationen.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2.2 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.4 cfm | technische Abbildung |
| Endvakuum | 7 mbar / 5.2 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 2 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | G1/4" | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 245 mm | |
| Abmessung B in mm | 239 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 11.0 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, Schalldämpfer, Schlauchwelle, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware

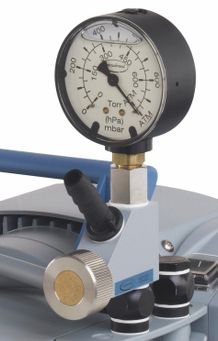

![Vakuumfeinregulierkopf für Membran-pumpen, mit Schlauchwelle DN 10mm]()
