ME 8 NTMembranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- sehr hohes Saugvermögen bis nahe an das Endvakuum
- leiser Betrieb
- besonders vibrationsarm
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
70 mbar
Max. Saugvermögen 50Hz
7.3 m3/h
Membranpumpe im Einsatz
Membranpumpen sind ideal für kontinuierliches, ölfreies Evakuieren und Fördern von Gasen. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Durch die hochflexiblen FPM-Doppelmembranen mit Gewebeverstärkung wird eine extrem hohe Membranlebensdauer erreicht. Diese vierzylindrige Ausführung weist ein besonders hohes Saugvermögen auf. Die neue Reihe NT zeichnet sich durch verbesserte Leistungsdaten aus. Große einstufige Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen großer Mengen von Gasen. Typische Anwendungen sind Vakuumerzeugung am Trockenschrank sowie allgemein für das Evakuieren und Fördern nicht-aggressiver Gase. Diese Pumpen empfehlen wir insbesondere für Prozesse mit hohem Gasdurchsatz bei hohen Ansaug- und Prozessdrücken. Sie erlauben besonders schnelle Evakuierungen.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 7.3 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 4.8 cfm | technische Abbildung |
| Endvakuum | 70 mbar / 52 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 1 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 2 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | 2 x G1/4" | |
| Nennleistung in kW | 0.25 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 328 mm | |
| Abmessung B in mm | 239 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 16.4 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, Schalldämpfer, Schlauchwelle, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (100 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (100 l Behälter)
Downloads
Zubehör
-
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Vakuumfeinregulierkopf für Membran-pumpen, mit Schlauchwelle DN 10mm]()
ME / MZ / MD 4 / NT Feinregulierkopf für Vakuum- Schlauchwelle DN 10 mm
- Passend für ME / MZ / MD 4 / NT

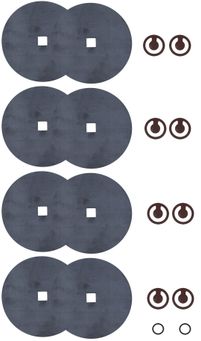

![Dichtungssatz für ME 8 NT]()
