MD 1Membranpumpe

Überblick

  • kontaminationsfreies Fördern und Evakuieren
  • hohes Saugvermögen bis nahe an das Endvakuum
  • sehr gutes Endvakuum
  • besonders leiser und vibrationsarmer Betrieb
  • erwiesen lange Membranlebensdauer, wartungsfreier Antrieb

Endvakuum

1.5 mbar

Max. Saugvermögen 50Hz

1.2 m3/h

On demand

Artikel anfragen

Membranpumpe im Einsatz

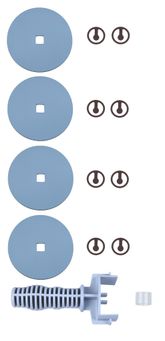

Die ölfreie, trocken verdichtende Membranpumpe MD 1 dient zum Evakuieren und Fördern von Gasen bis zu einem sehr guten Endvakuum. Die dreistufige Pumpe mit kleinen und sehr präzise geführten Flachmembranen weist - im Vergleich zu zweistufigen Membranpumpen - ein überlegenes Saugvermögen auch nahe am Endvakuum auf. Dieser Pumpentyp zeichnet sich durch besondere Laufruhe und eine sehr lange Lebensdauer der Membranen aus. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe (Membranen und Ventile aus PTFE/FKM bzw. FKM) eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Die MD 1 ist ideal zum kontinuierlichen, ölfreien Evakuieren und Abpumpen nicht-aggressiver Gase bei hohen Vakuumanforderungen wie in der Physik und Analytik. Sie weist eine hervorragende Laufruhe und Standzeit der Membrane sowie der Ventile auf. Wegen ihres sehr guten Endvakuums und kompakter Abmessungen wird die MD 1 sehr vielfältig eingesetzt, so auch häufig als Ersatz kleiner Drehschieberpumpen in verschiedensten Anwendungen, beispielsweise in der Abgasanalytik, für die Entgasung kleinerer Mengen an zähflüssigen Medien und insbesondere als Vorpumpe für kompakte Turbomolekular-Drag-Pumpen. Durch ihre Ölfreiheit ist eine Rückdiffusion von Öldämpfen oder gar ein Ölrückstieg beispielsweise in eine Hochvakuumkammer ausgeschlossen. Für Gerätehersteller sind kundenspezifische Varianten erhältlich.


Hinweise zur Entsorgung von Altgeräten »

Technische Daten und Abbildungen

Max. Saugvermögen 50Hz 1.2 m3/h technische Abbildung
Max. Saugvermögen 60Hz 0.82 cfm technische Abbildung
Endvakuum 1.5 mbar / 1.1 torr
Anzahl Zylinder 4
Anzahl Stufen 3
Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C
Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C
Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C
Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C
Max. Auslassdruck absolut in bar 1.1 bar
Anschluss saugseitig Schlauchwelle DN 6 mm
Anschluss druckseitig Schalldämpfer / G1/8"
Nennleistung in kW 0.08 kW
Nenndrehzahl in min-1 1500/1800 min-1
IP-Schutzart nach IEC 60529 IP 40
Abmessung L in mm 326 mm
Abmessung B in mm 143 mm
Abmessung H in mm 215 mm
Gewicht in kg 7.3 kg
Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 40 dBA
NRTL Zertifizierung Ja
Lieferumfang Pumpe komplett montiert, betriebsfertig, mit Anleitung.
Nennspannung Bereich 1 (in V) 220-230 V
Nennspannung Bereich 2 (in V) 100-115 V
Nennspannung Bereich 3 (in V) 120 V
Netzfrequenz Spannungsbereich 1 (in Hz / DC) 50-60 Hz
Netzfrequenz Spannungsbereich 2 (in Hz / DC) 50-60 Hz
Netzfrequenz Spannungsbereich 3 (in Hz / DC) 60 Hz

vac_pumpingspeedm3 für Zoom klicken

Max. Saugvermögen 50Hz

vac_pumpingspeedcfm für Zoom klicken

Max. Saugvermögen 60Hz

vac_pumpingcurve50 für Zoom klicken

Abpumpkurve 50 Hz (10 l Behälter)

vac_pumpingcurve60 für Zoom klicken

Abpumpkurve 60 Hz (10 l Behälter)
