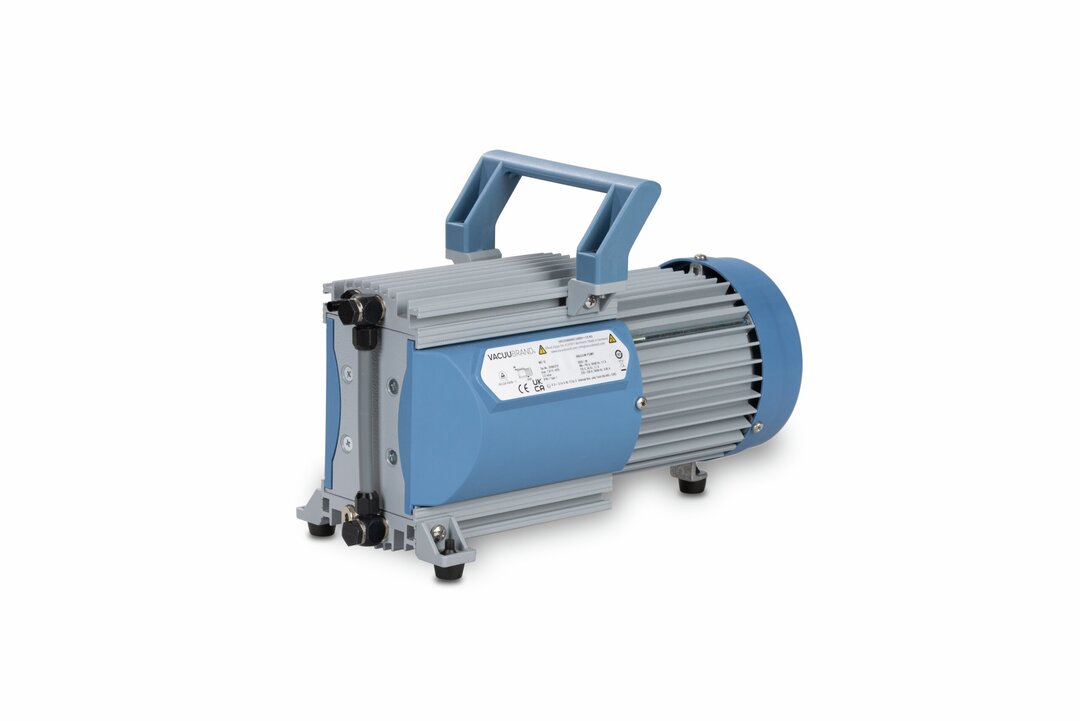

MD 1Membranpumpe
Überblick
- kontaminationsfreies Fördern und Evakuieren
- hohes Saugvermögen bis nahe an das Endvakuum
- sehr gutes Endvakuum
- besonders leiser und vibrationsarmer Betrieb
- erwiesen lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
1.5 mbar
Max. Saugvermögen 50Hz
1.2 m3/h
Membranpumpe im Einsatz
Die ölfreie, trocken verdichtende Membranpumpe MD 1 dient zum Evakuieren und Fördern von Gasen bis zu einem sehr guten Endvakuum. Die dreistufige Pumpe mit kleinen und sehr präzise geführten Flachmembranen weist - im Vergleich zu zweistufigen Membranpumpen - ein überlegenes Saugvermögen auch nahe am Endvakuum auf. Dieser Pumpentyp zeichnet sich durch besondere Laufruhe und eine sehr lange Lebensdauer der Membranen aus. Die verwendeten Materialien wie Aluminium und ausgewählte Kunststoffe (Membranen und Ventile aus PTFE/FKM bzw. FKM) eröffnen ein breites Anwendungsfeld bei nicht-aggressiven Gasen. Die MD 1 ist ideal zum kontinuierlichen, ölfreien Evakuieren und Abpumpen nicht-aggressiver Gase bei hohen Vakuumanforderungen wie in der Physik und Analytik. Sie weist eine hervorragende Laufruhe und Standzeit der Membrane sowie der Ventile auf. Wegen ihres sehr guten Endvakuums und kompakter Abmessungen wird die MD 1 sehr vielfältig eingesetzt, so auch häufig als Ersatz kleiner Drehschieberpumpen in verschiedensten Anwendungen, beispielsweise in der Abgasanalytik, für die Entgasung kleinerer Mengen an zähflüssigen Medien und insbesondere als Vorpumpe für kompakte Turbomolekular-Drag-Pumpen. Durch ihre Ölfreiheit ist eine Rückdiffusion von Öldämpfen oder gar ein Ölrückstieg beispielsweise in eine Hochvakuumkammer ausgeschlossen. Für Gerätehersteller sind kundenspezifische Varianten erhältlich.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 1.2 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 0.82 cfm | technische Abbildung |
| Endvakuum | 1.5 mbar / 1.1 torr | |
| Anzahl Zylinder | 4 | |
| Anzahl Stufen | 3 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 6 mm | |
| Anschluss druckseitig | Schalldämpfer / G1/8" | |
| Nennleistung in kW | 0.08 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 326 mm | |
| Abmessung B in mm | 143 mm | |
| Abmessung H in mm | 215 mm | |
| Gewicht in kg | 7.3 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 40 dBA | |
| EX-Zulassung | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 220-230 V | |
| Nennspannung Bereich 2 (in V) | 100-115 V | |
| Nennspannung Bereich 3 (in V) | 120 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 2 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 3 (in Hz / DC) | 60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
