VACUU·SELECTKompakt-Controller Stativversion
Überblick
- kompakte Einheit mit Chemie-Vakuumventil und laborüblichen Anschlüssen - sofort einsatzbereit
- Zeitersparnis durch vordefinierte Vakuumprozesse und selbstständige Siedepunkterkennung
- die Vakuummessung findet im Ventilblock statt - Anschluss des VACUU·SELECT Kompakt-Controllers einfach zwischen Pumpe und Vakuumanwendung
- integriertes Belüftungsventil auch für Inertgas
- Rückschlagventil - keine Beeinflussung benachbarter Anwendungen an einer Vakuumversorgung
Kompakt-Controller Stativversion im Einsatz
Der VACUU·SELECT Kompakt-Controller ist ein komplett ausgestatteter Zweipunkt-Vakuumregler für vorhandene Vakuumquellen wie Einzelpumpen oder leistungsfähige Vakuumnetzwerke. Der Controller ist verfügbar als Tischgerät, für die Stativ-Montage oder als Einbauversion für Laborarbeitsplätze. Er besteht aus dem Vakuum-Controller VACUU·SELECT mit integriertem Keramik-Vakuumsensor und Belüftungsventil sowie einem Rückschlagventil und einem Chemie-Saugleitungsventil. Die kompakte Einheit ist einfach zu installieren und steigert die Prozesseffizienz. Mit seiner grafischen Bedienoberfläche bietet der Controller vordefinierte Vakuumprozesse für alle gängigen Laboranwendungen. Bei Lösemittelverdampfung erkennt er den Siededruck selbstständig und schaltet in den Zweipunkt-Regelbetrieb. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln.
Technische Daten und Abbildungen
| Obere Messgrenze (=Anzeige) in mbar/hPa | 1080 mbar | |
| Obere Messgrenze (=Anzeige) in torr | 810 torr | |
| Untere Messgrenze (=Anzeige) in mbar/hPa | 0.1 | |
| Untere Messgrenze (=Anzeige) in torr | 0.1 torr | |
| Messprinzip | Keramik-Membran (Aluminiumoxid), kapazitiv, gasartunab., Absolutdruck | |
| Messgenauigkeit (in mbar/hPa/torr) | < +- 1 mbar/hPa/torr / +- 1 digit (nach Abgleich, konstante Temperatur) mbar/hPa/torr | |
| Druckaufnehmer (Intern/Extern:Typ) | VACUU·SELECT Sensor | |
| Temperaturgang in mbar/hPa/torr /K | < 0.15 mbar/hPa/0.11 torr /K mbar/hPa/torr /K | |
| Vakuummessanschluss | Schlauchwelle DN 6/10 mm | |
| Belüftungsventil integriert Ja/Nein / Anschluss | Integriert, Schlauchwelle DN 4-5 mm | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Max. Medientemperatur für Dauerbetrieb in °C | 40 °C | |
| Max. Medientemperatur (kurzzeitig) in °C | 80 °C | |
| Material Aussengehäuse | Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Schutzart nach UL50E | Type 1 | |
| Schutzart Frontseite nach IEC 60529 | IP 41 | |
| Schutzart Frontseite nach UL50E | Type 2 | |
| Abmessung L in mm | 152 mm | |
| Abmessung B in mm | 127 mm | |
| Abmessung H in mm | 188 mm | |
| Gewicht in kg | 2 kg | |
| Max. Schaltleistung/-strom: 24V/VACUU·BUS | 4 A | |
| Anschlusskabellänge in m | 2 m | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) | |
| NRTL Zertifizierung | Ja | |
| EX-Zulassung | II 3/- G Ex h IIC T4 Gc X Internal Atm. only | |
| Lieferumfang | VACUU·SELECT Kompakt-Controller für Stativmontage, mit Saugleitungsventil, Rückschlagventil, integriertem Keramik-Membran-Vakuumsensor und Belüftungsventil. Mit Steckernetzteil, betriebsfertig, mit Anleitung. |
Downloads
Zubehör
-

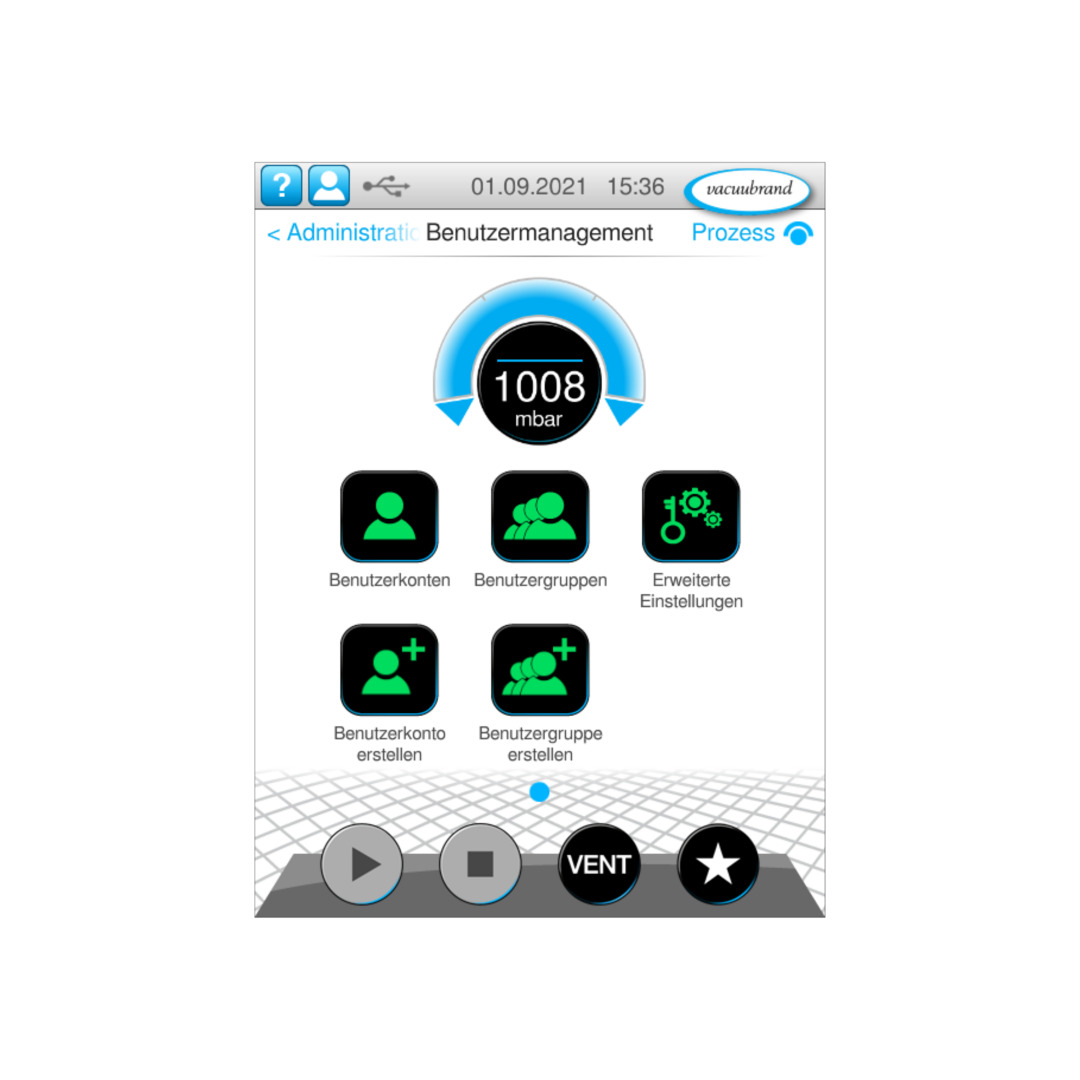

![VACUU·SELECT Benutzermanagement]()
