MZ 2C NT +AK SYNCHRO+EKChemie-Vakuumsystem
Überblick
- hervorragende Chemikalien- und Kondensatverträglichkeit
- hohes Saugvermögen bis nahe an das Endvakuum
- gutes Endvakuum auch mit geöffnetem Gasballastventil
- gleichzeitiges Betreiben von zwei Anwendungen, mit zuverlässigen Rückschlagventilen gegen wechselseitige Beeinflussung
- ausgezeichnete Umweltverträglichkeit durch effiziente Lösemittelrückgewinnung
Endvakuum
7 mbar
Endvakuum mit Gasballast
12 mbar
Max. Saugvermögen 50Hz
2 m3/h
Chemie-Vakuumsystem im Einsatz
Dieses Chemie-Vakuumsystem ermöglicht den parallelen Betrieb zweier Prozesse mit nur einer Pumpe. Typische Anwendungen sind Rotationsverdampfer, Vakuumkonzentratoren und Vakuumtrockenschränke. Jeder Vakuumanschluss ist mit einem manuellen Durchflussregelventil zum Steuern des effektiven Saugvermögens ausgestattet. Der druckseitige Emissionskondensator (EK) ist besonders wirksam und kompakt. Er ermöglicht die nahezu hundertprozentige Rückgewinnung von Lösemitteln, deren wirtschaftliche Wiederverwendung und aktiven Schutz der Umwelt.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.4 cfm | technische Abbildung |
| Endvakuum | 7 mbar / 5 torr | |
| Endvakuum mit Gasballast | 12 mbar / 9 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Vakuumanzeige / -controllertyp | 17 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | 2 x Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss Kühlwasser | 2 x Schlauchwelle DN 6-8 mm | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 326 mm | |
| Abmessung B in mm | 248 mm | |
| Abmessung H in mm | 402 mm | |
| Gewicht in kg | 14.5 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpstand komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 100-115 V | |
| Nennspannung Bereich 2 (in V) | 120 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Netzfrequenz Spannungsbereich 2 (in Hz / DC) | 60 Hz |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![Schalldämpfer mit Schlauch DN 8-10mm]()
DN 8-10mm Schalldämpfer mit Schlauch 5cm![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Ausbausatz Manometer mit 1 Manometer,für Chemie-Vakuumsysteme NT SYNCHRO]()
NT SYNCHRO Vakuumsysteme Ausbausatz Manometer- Für NT SYNCHRO Vakuumsysteme
![Dichtungssatz fürMZ 2C NT, MZ 2C NT VARIO, PC 3002]()
Das könnte ebenfalls passend für Sie sein
-
![MZ 1C Chemie-Membranpumpe]()
MZ 1C Chemie-Membranpumpe- Endvakuum 12 mbar
- Saugvermögen 0.75 m3/h
- Ölfrei & chemiebeständig
![MZ 2C NT Chemie-Membranpumpe]()
MZ 2C NT Chemie-Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig

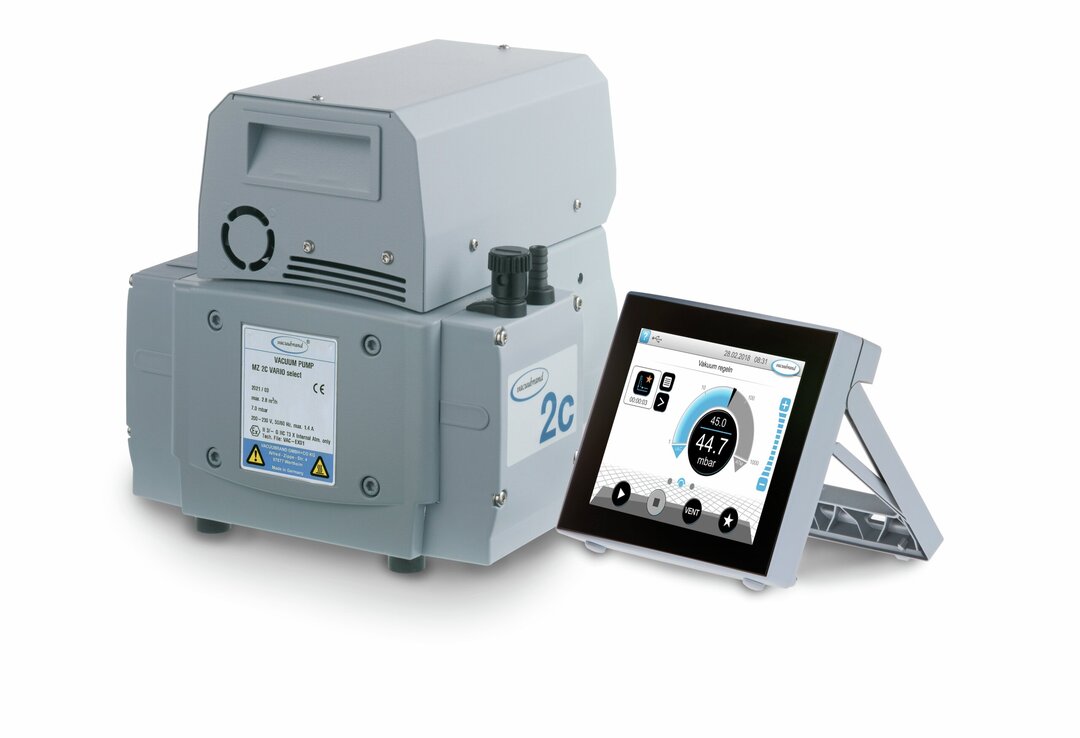

![MZ 2C VARIO select VARIO® Chemie-Membranpumpe]()
