PC 510 selectChemie-Pumpstand
Überblick
- Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche vereinfacht die Arbeit im Labor
- vordefinierte Anwendungen ersparen Zeit und bringen reproduzierbare Ergebnisse
- einfach zu bedienender Anwendungseditor ermöglicht eigene Prozessabläufe
- leistungsfähige Vakuumpumpe mit hervorragender Chemikalien- und Kondensatverträglichkeit
- ausgezeichnete Umweltverträglichkeit durch effiziente Lösemittelrückgewinnung
Endvakuum
7 mbar
Endvakuum mit Gasballast
12 mbar
Max. Saugvermögen 50Hz
2 m3/h
Chemie-Pumpstand im Einsatz
Dieser Pumpstand bietet ein bewährtes Konzept der Vakuumerzeugung und -regelung für viele Verdampfungsprozesse. Als Basispumpe dient die MZ 2C NT, sie erfüllt die mittleren Laborvakuumanforderungen für die meisten Lösemittel. Der integrierte Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche bietet vordefinierte Vakuumprozesse für alle gängigen Laboranwendungen. Bei Lösemittelverdampfung erkennt VACUU·SELECT den Siededruck selbstständig und schaltet in den Zweipunkt-Regelbetrieb. Selbstverständlich lassen sich Applikation, gewünschtes Vakuum und weitere Parameter auch individuell zusammenstellen und regeln. Der saugseitige Abscheider aus Glas mit Schutzbeschichtung hält Partikel und Tröpfchen zurück. Der druckseitige Emissionskondensator ermöglicht die nahezu hundertprozentige Rückgewinnung von Lösemitteln für aktiven Schutz der Umwelt.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2 m3/h | technische Abbildung |
| Max. Saugvermögen 60Hz | 1.4 cfm | technische Abbildung |
| Endvakuum | 7 mbar / 5 torr | |
| Endvakuum mit Gasballast | 12 mbar / 9 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Vakuumanzeige / -controllertyp | VACUU·SELECT | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss Kühlwasser | 2 x Schlauchwelle DN 6-8 mm | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 20 | |
| Abmessung L in mm | 418 mm | |
| Abmessung B in mm | 272 mm | |
| Abmessung H in mm | 457 mm | |
| Gewicht in kg | 17.9 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL Zertifizierung | Nein | |
| Lieferumfang | Pumpstand komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz | |
| Schnittstelle | Ethernet (RJ45): Modbus TCP / USB (Typ A): Datenübertragung, Software-Update, RS-232 (zusätzlicher Adapter erforderlich) |
für Zoom klicken
Max. Saugvermögen 50Hz
für Zoom klicken
Max. Saugvermögen 60Hz
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
Zubehör
-
![VACUU·SELECT Benutzermanagement]()
VACUU·SELECT User Management Funktionserweiterung für VACUU·SELECT Controller- Flexible und individuelle Rechtevergabe
- Sicherstellung gleichbleibender Parameter
- Passgenaue Arbeitsumgebung
![Schalldämpfer mit Schlauch DN 8-10mm]()
DN 8-10mm Schalldämpfer mit Schlauch 5cm![VACUU·LAN® Einstellwinkel 90°für PTFE-Schlauch DN 10/8mm]()
DN 10/8 mm Einstellwinkel- Individuelle Konfiguration
- Bedarfsgerechtes Vakuum
- Hohe Flexibilität
![Vakuumschlauch DN 8, Kautschuk,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch Kautschuk- Kautschuk + SBR
- Nennweite DN 8 mm
- Meterware
![Füllstandssensor komplett fürRundkolben 500 mlZertifizierung (NRTL): C/US]()
500 ml Füllstandssensor komplett für Rundkolben- Stecker VACUU·BUS®
- Kabellänge 2 m
![Kühlwasserventil VKW-B, VACUU·BUS,DN 1,5 mm, Eingang G3/4" / G1/2",Ausgang Schlauchwelle 6 mm,Kabellänge 2 mZertifizierung (NRTL): C/US]()
VKW-B Kühlwasserventil- Stecker VACUU·BUS®
- Nennweite 1.5 mm

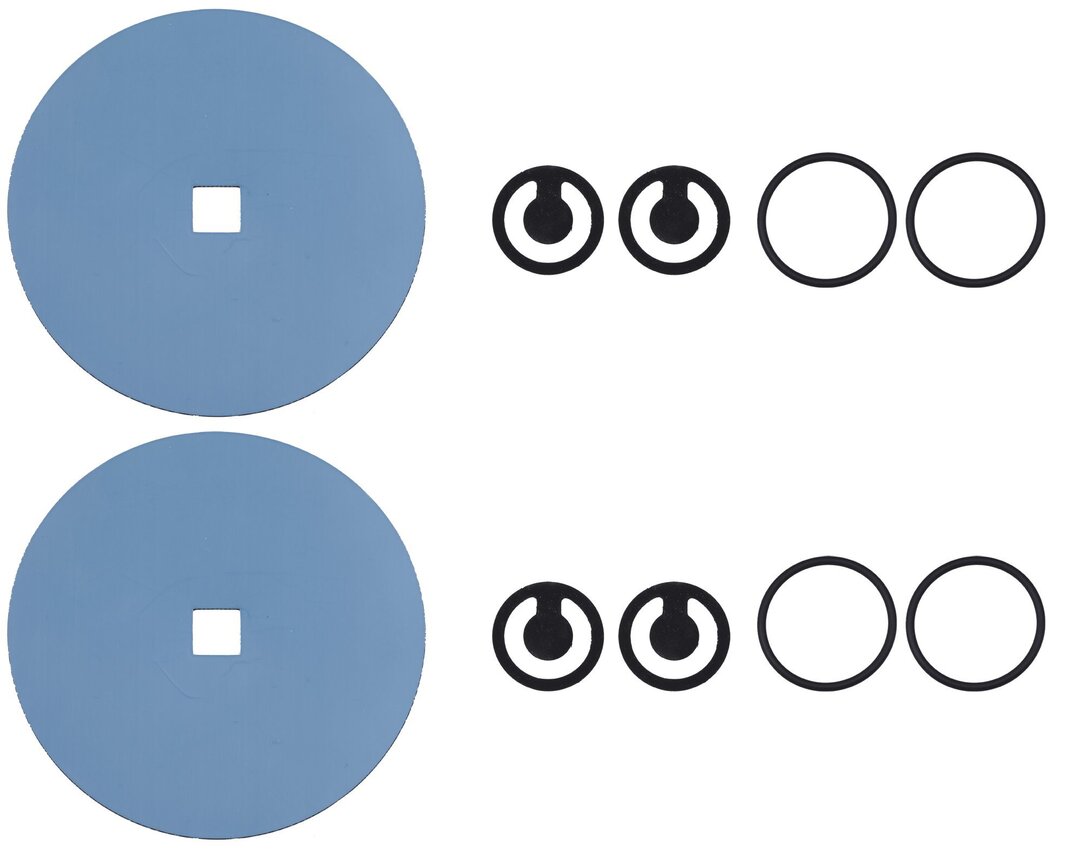

![Dichtungssatz fürMZ 2C NT, MZ 2C NT VARIO, PC 3002]()
Das könnte ebenfalls passend für Sie sein
-

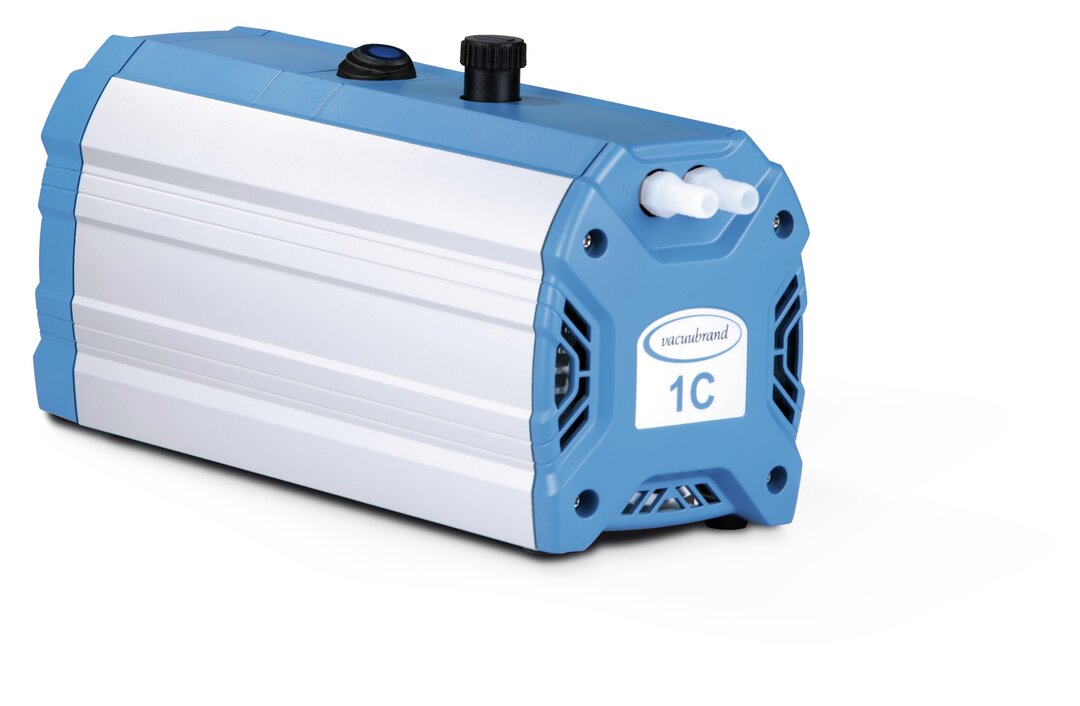

![MZ 1C Chemie-Membranpumpe]()
MZ 1C Chemie-Membranpumpe- Endvakuum 12 mbar
- Saugvermögen 0.75 m3/h
- Ölfrei & chemiebeständig

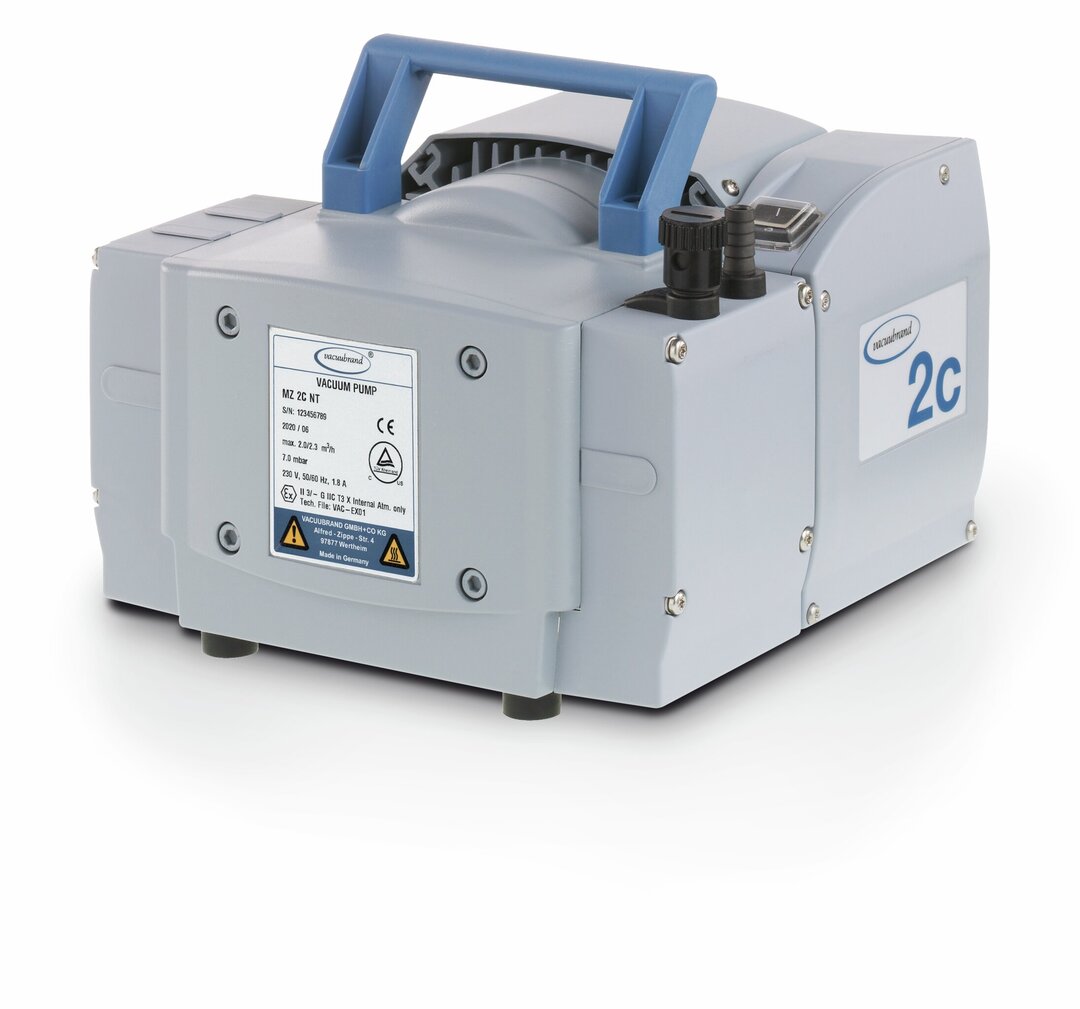

![MZ 2C NT Chemie-Membranpumpe]()
MZ 2C NT Chemie-Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig

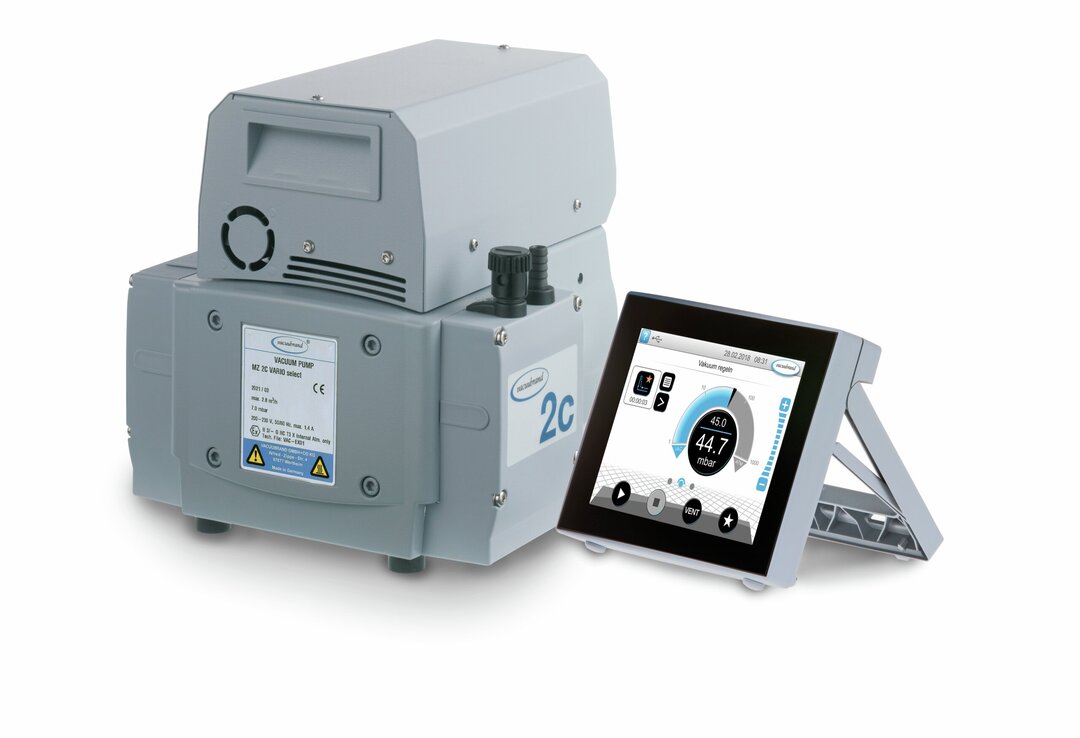

![MZ 2C VARIO select VARIO® Chemie-Membranpumpe]()
MZ 2C VARIO select VARIO® Chemie-Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2.8 m3/h
- Ölfrei & chemiebeständig

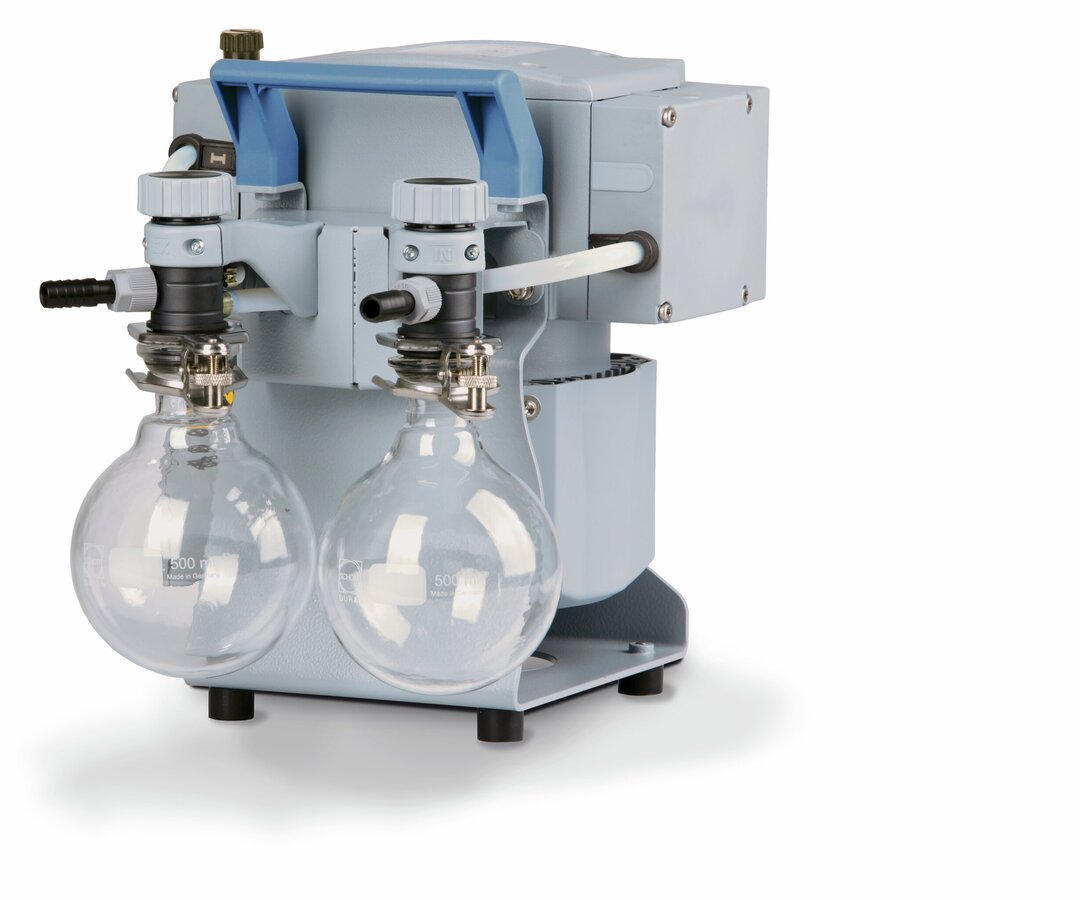

![MZ 2C NT +2AK Chemie-Vakuumsystem]()
MZ 2C NT +2AK Chemie-Vakuumsystem- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig

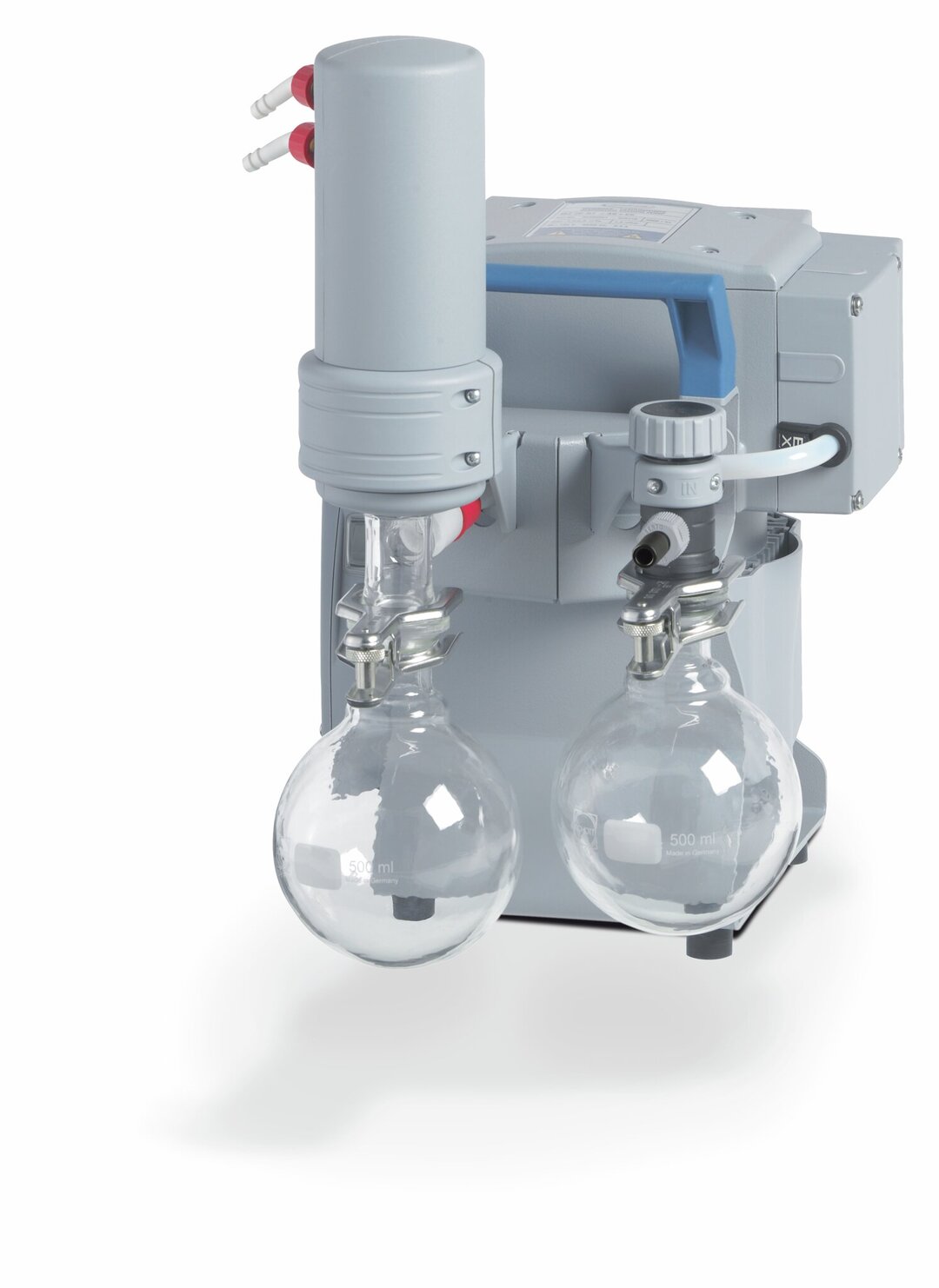

![MZ 2C NT +AK+EK Chemie-Vakuumsystem]()
