VACUU·BUS®Analog-I/O-Modul 0-10V

Überblick

  • analoge Ausgabe von Vakuummesswerten als Spannungssignal 0-10 V
  • analoge Sollwertvorgabe für das Vakuum als Spannungssignal 0-10 V
  • konfigurierbar für die Ein- und Ausgabe von Soll- bzw. Istwerten für die Drehzahl bei VARIO®-Pumpen oder VARIO®-Pumpständen
  • Auflösung des analogen Ausgangssignals von 2.5 mV
  • farbige LED Statusanzeige
Artikelnr. 20636229
Lieferbar in ca. 1-3 Wochen

Artikel anfragen

Analog-I/O-Modul 0-10V im Einsatz

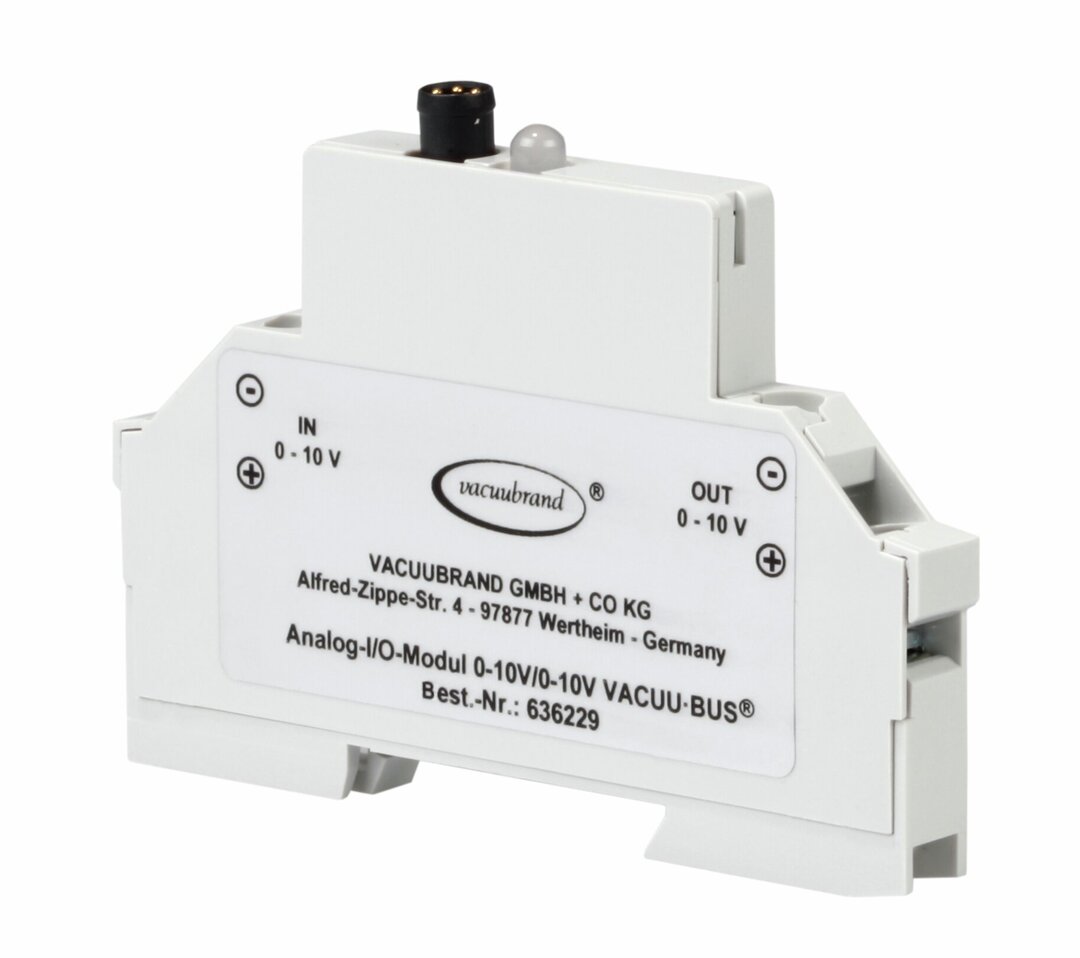

Analog-I/O-Modul 0-10V VACUU·BUS, mit 2 m VACUU·BUS-Kabel

Das Analog-I/O-Modul ist eine analoge Schnittstelle für VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller. Die Ein- und Ausgabe erfolgt nach Industriestandard als 0-10 V Signal. Die Controller VACUU·SELECT und CVC 3000 sowie das Messgerät DCP 3000 können so bereits in der Grundkonfiguration an einen klassischen Schreiber angeschlossen und für die GMP-Dokumentation genutzt werden. Eine weitere typische Anwendung ist die Eingabe eines Soll-Vakuums an einem Controller und gleichzeitige Ausgabe des Ist-Vakuums jeweils als 0-10 V Signal. Falls eine drehzahlgeregelte VARIO®-Pumpe am Controller angeschlossen ist, kann auch deren Solldrehzahl vorgegeben oder die Ist-Drehzahl ausgelesen werden. I/O (Input/Output)-Module sind zusätzliche Schnittstellen zur Ergänzung von VACUUBRAND Messgeräten und Controller. Sie werden meist in der Prozesstechnik, aber auch im Laborbereich verwendet. Vorhandene messtechnische Netzwerke benutzen fast durchgehend analoge Sensorschnittstellen mit 0-10 V (oder 4-20 mA) oder digitale Schaltsignale, meist mit 24V Versorgung. Beide Signaltypen sind Industriestandard und können mit diesen I/O-Modulen bereit gestellt werden. In der Prozesstechnik wird z.B. mittels eines Analog-I/O-Moduls der gemessene Druck an eine übergeordnete SPS übermittelt oder aber mittels eines Digital-I/O-Moduls ein Start/Stopsignal von einer SPS an einen Controller zur Steuerung einer angeschlossenen Pumpe gegeben. Im Laborbereich wird mitunter für Dokumentationszwecke ein Schreiber benutzt, der den mittels Analog-I/O-Modul als 0-10V Signal ausgegebenen Druck eines Messgerätes protokolliert. Die I/O-Module werden an VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller angeschlossen und können über diese auch konfiguriert werden.


Technische Daten und Abbildungen

Lieferumfang Analog-I/O-Modul 0-10V VACUU·BUS® komplett mit Kabel VACUU·BUS® 2m.
