MV 2 NTPompe à membrane
Vue d’ensemble
- pompage sans contamination
- débit élevé, même à proximité du vide limite
- très bon vide limite
- fonctionnement silencieux et vibrations réduites
- longue durée de vie des membranes, fonctionnement sans entretien
Vide limite
0.5 mbar
Débit maximale 50 Hz
2.2 m3/h
Pompe à membrane en utilisation
Les pompes à membrane à quatre étages 100 % sans huile sont idéales pour le pompage des gaz et atteignent des vide limites inégalés. Les matériaux utilisés comme l'aluminium et les polymères sélectionnés offrent de larges possibilités d'applications pour les gaz non agressifs La nouvelle gamme NT apporte un fonctionnement particulièrement silencieux, peu de vibrations, une grande étanchéité et des performances améliorées. Le système de double membranes FPM entoilées à haute flexibilité atteint de longues durées de vie. Les pompes à membrane à quatre étages sont idéales pour le pompage 100 % sans huile, en continu, de gaz non aggressifs pour des exigences de vide très élevées en physique et analyse. Grâce à leur excellent vide limite, elles peuvent très souvent remplacer les pompes à palettes. L'application typique est l'utilisation en pompe primaire pour pompe turbomoléculaire hybride.
Données techniques et illustrations
| Débit maximale 50 Hz | 2.2 m3/h | |
| Débit maximale 60 Hz | 1.4 cfm | |
| Vide limite | 0.5 mbar / 0.4 torr | |
| Nombre de cylindres | 4 | |
| Nombre d'étages | 4 | |
| Temp. Ambiante, límite inférieure, en service, en °C | 10 °C | |
| Temp. Ambiante, límite supérieure, en service, en °C | 40 °C | |
| Temp. Ambiante, límite inféreure, stockage, en °C | -10 °C | |
| Temp. Ambiante, límite supérieure, stockage, en °C | 60 °C | |
| Pression max. à l'échappement (abs.) | 1.1 bar | |
| Raccord côté aspiration | Petite bride KF DN 16 | |
| Raccord côté pression | Silencieux / G1/4" | |
| Puissance nominale en kW | 0.25 kW | |
| Vitesse nominale en 50/60 Hz | 1500/1800 min-1 | |
| Classe de protection IP selon IEC 60529 | IP 40 | |
| Dimensions L en mm | 328 mm | |
| Dimensions P en mm | 239 mm | |
| Dimensions H en mm | 198 mm | |
| Poids en kg | 16.4 kg | |
| Bruit (niveau de pression acoustique) en dBA à 50 Hz ou 1500 tr/min/62% (VARIO)/1500 tr/min (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| Certification ATEX | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL certification | Oui | |
| Compris dans la livraison | Pompe complète, prête à l'emploi avec manuel d'utilisation | |
| Tension nominale plage 1 | 230 V | |
| Fréquence nominales plage de tension 1 | 50-60 Hz |
cliquer pour zoomer
Courbe de pompage à 50 Hz (réservoir 10 l)
cliquer pour zoomer
Courbe de pompage à 60 Hz (réservoir 10 l)
Téléchargements
MV 2 NT Pompe à membrane
MV 2 NT
Pompe à membrane
Fiche technique
Fiche technique
PDF
2.5 MB
2.5 MB
2.5 MB
2.5 MB
2.6 MB
Mode d'emploi de la pompe à vide
Manuel
PDF
7.2 MB
7.1 MB
7.1 MB
7.1 MB
7.2 MB
20 MB
7.2 MB
7.2 MB
7.8 MB
7.2 MB
7.2 MB
7.2 MB
7.2 MB
Accessoires
-

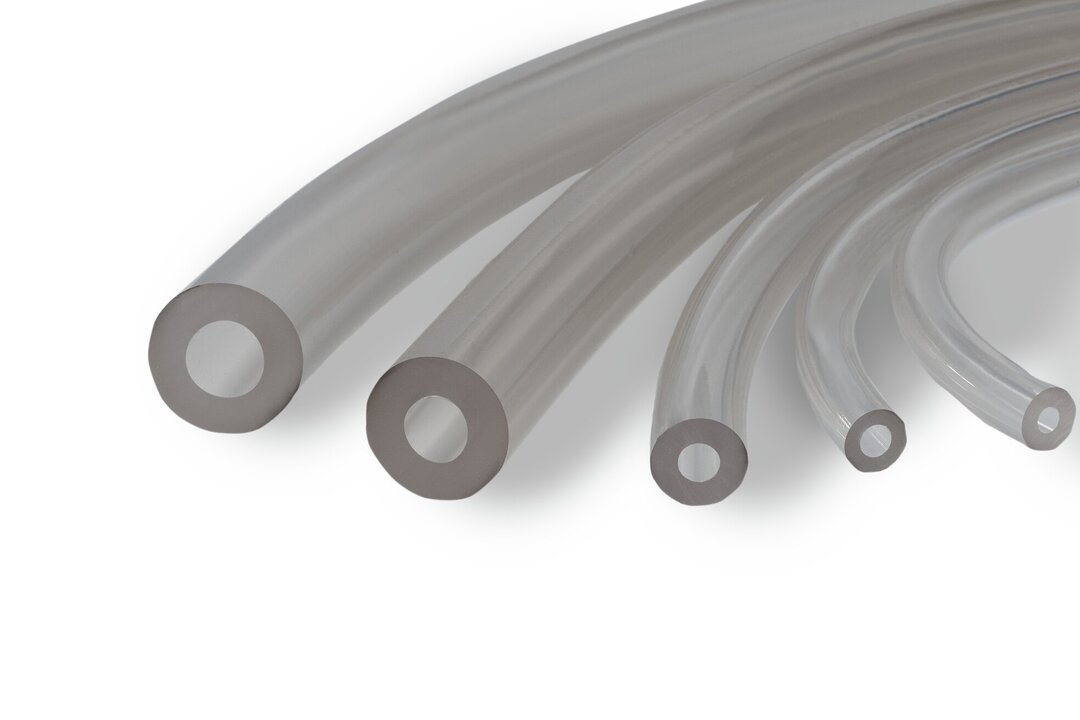

![Tuyau à vide DN 8, transparent,prix p. mètre]()

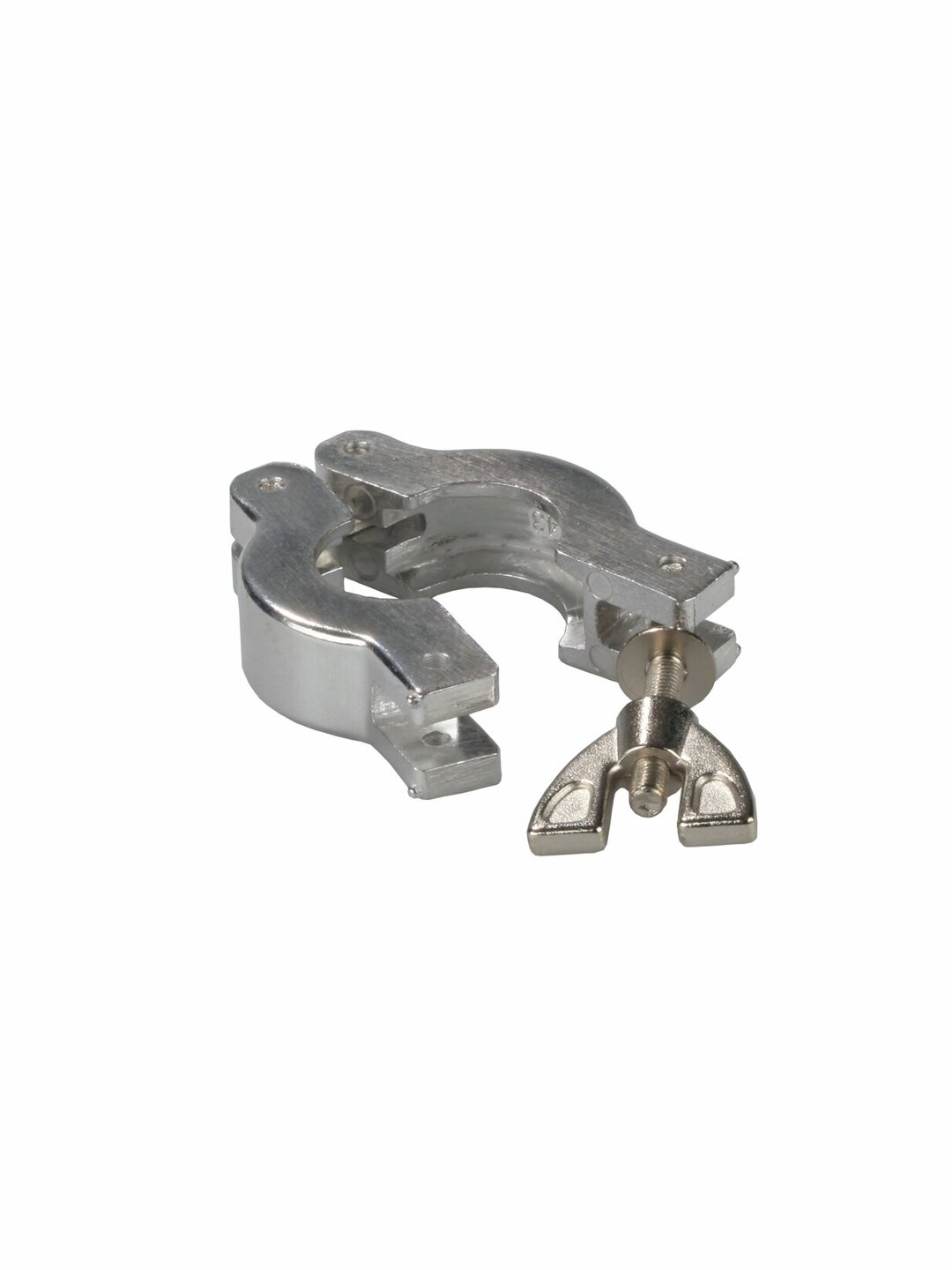

DN 8 mm, au mètre Tuyau à vide, transparent![Collier de serrage, aluminium,KF DN 10/16]()

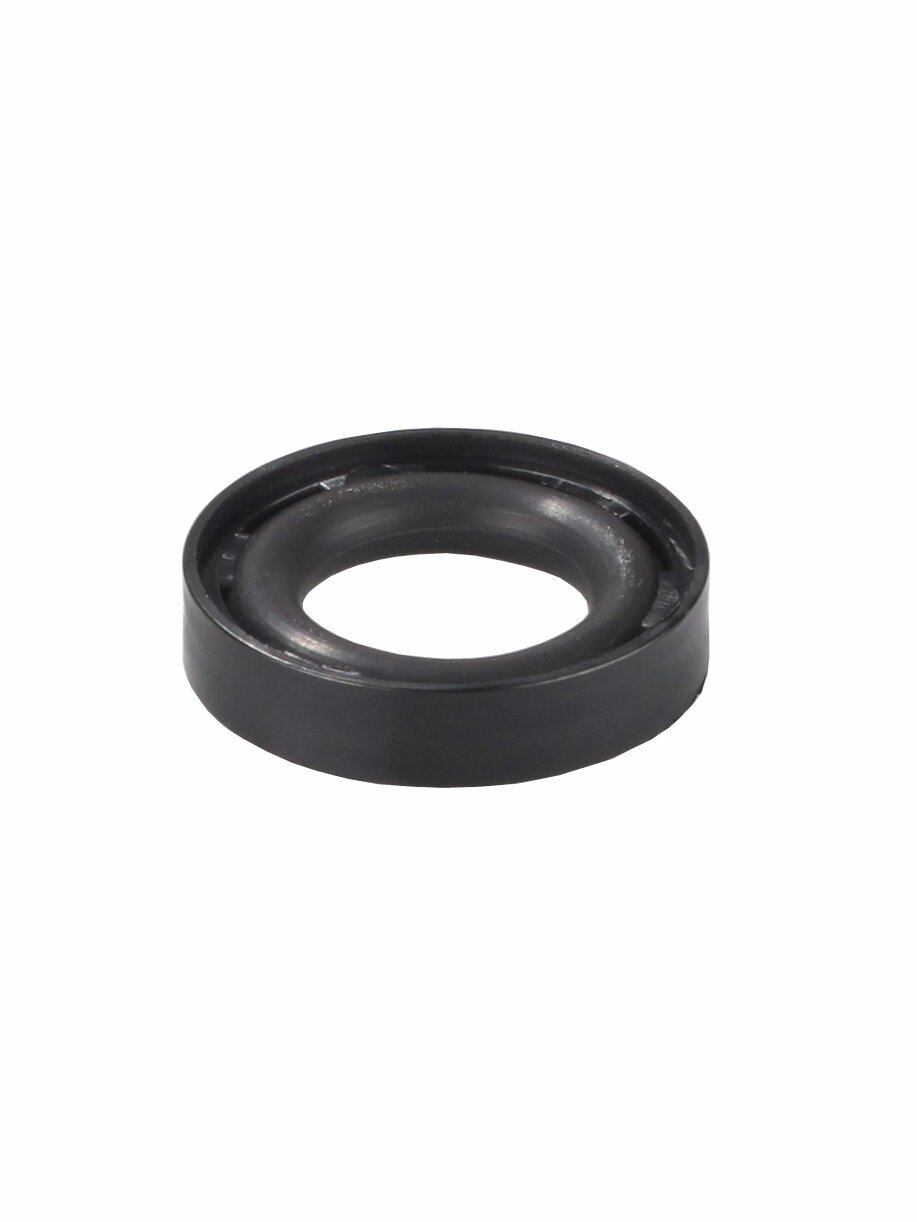

KF DN 10/16 Collier de serrage pour petite bride![Bague de centrage extérieureKF DN 10/16, avec joint torique en NBR]()

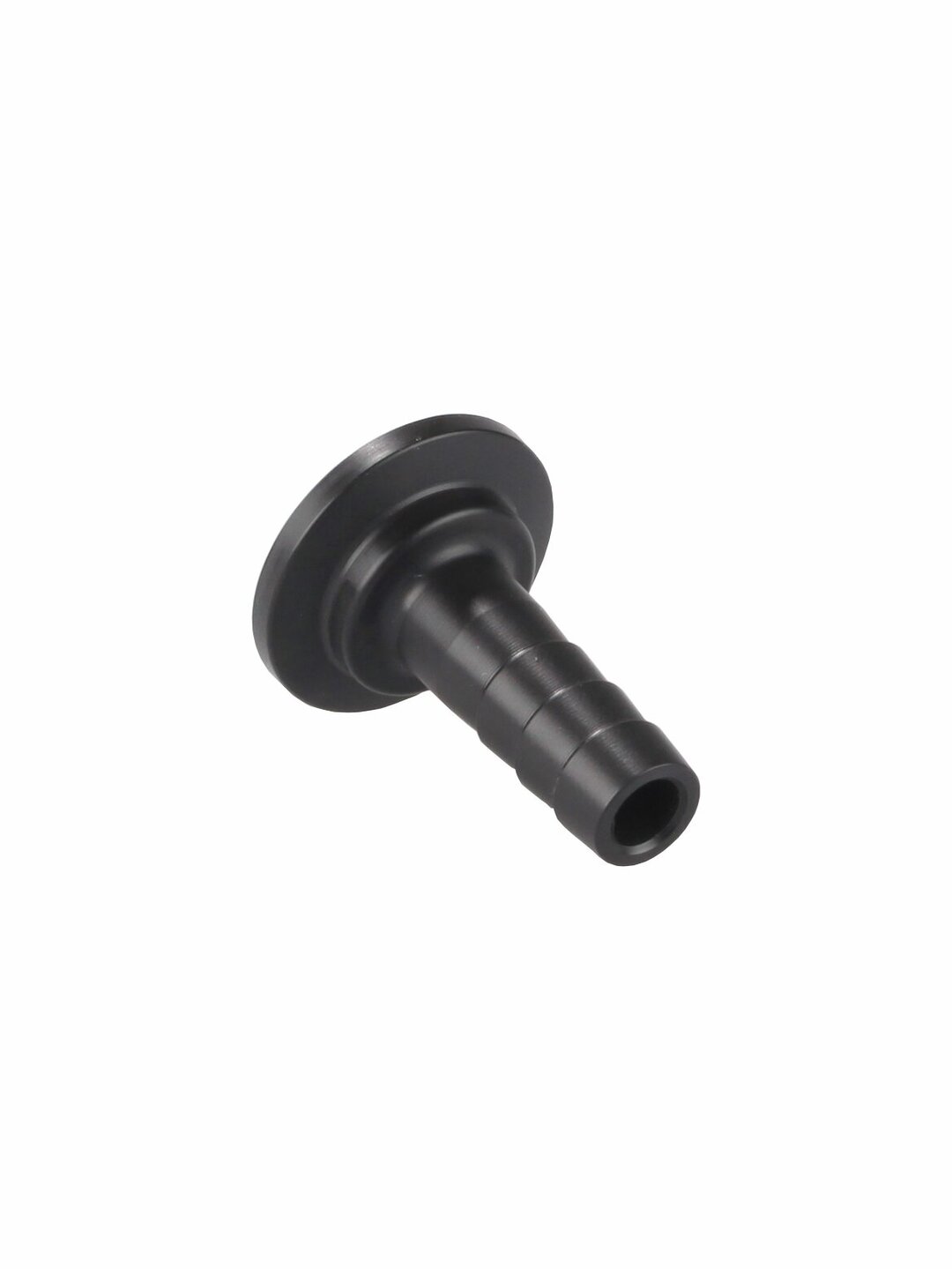

KF DN 10/16 Anneau de centrage universel pour petite bride![Petite bride avec embout crantéDN 16/DN 10, PP]()
Cela pourrait également vous convenir
-

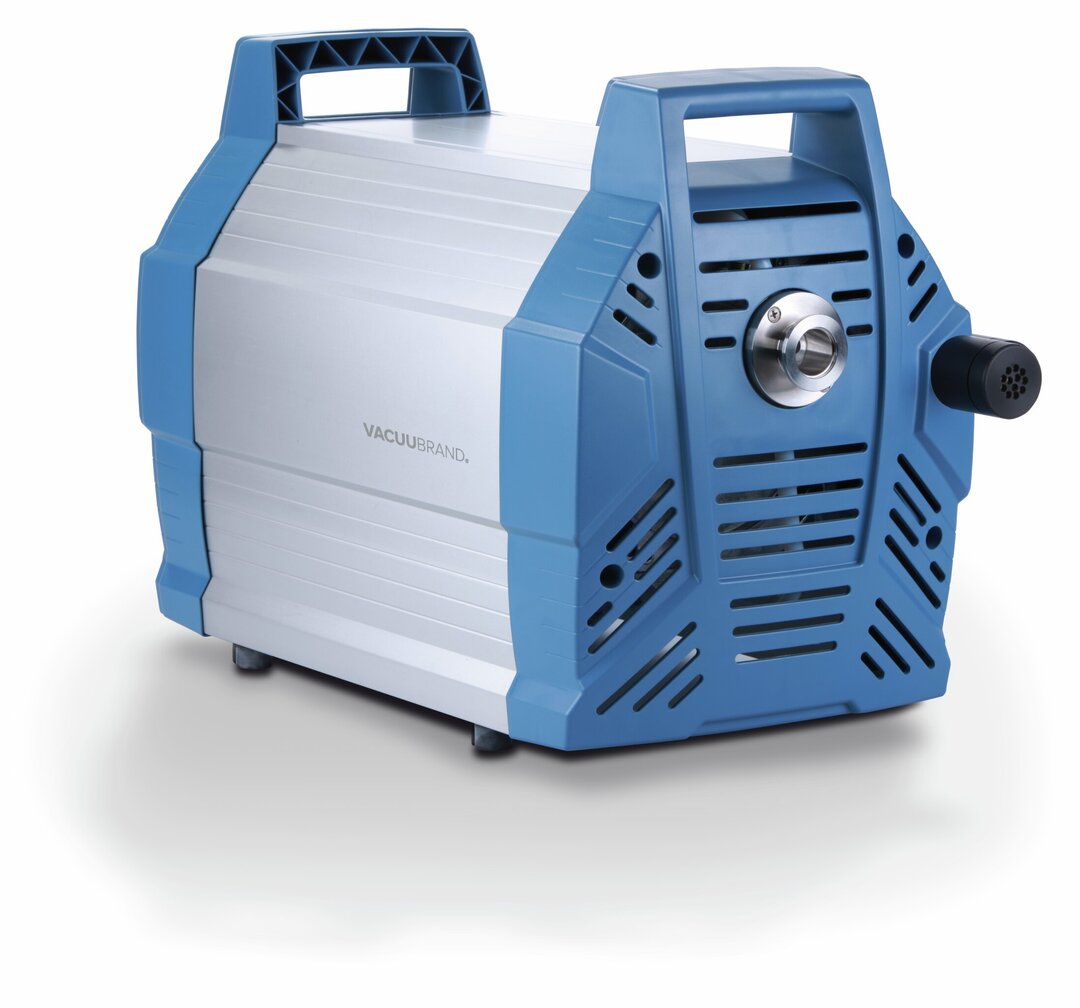

![MV 10 NT Pompe à membrane]()
