Produktbeschreibung

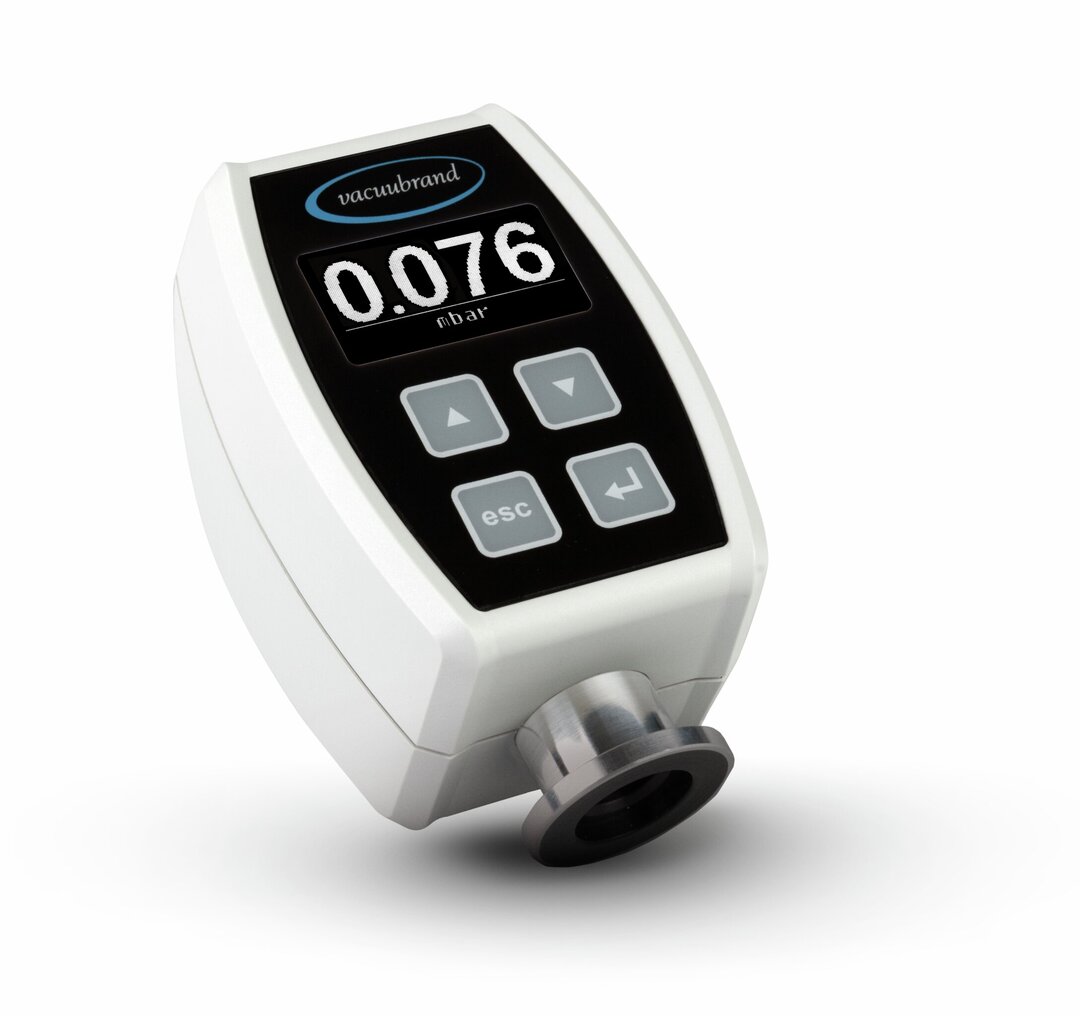

VACUU·VIEW

Vakuum-Messgerät

Für die Überwachung Ihrer Vakuumprozesse im Grobvakuumbereich sind die neuen Messgeräte VACUU·VIEW mit chemiebeständigem Keramik-Membran-Sensor das ideale Werkzeug! Nach dem kapazitiven Messprinzip wird der anliegende Absolutdruck gasartunabhängig erfasst.

Hinweise zur Entsorgung von Altgeräten »

Zubehör und Ersatzteile
DN 8 mm Vakuumschlauch transparent
20686061
Auf Anfrage
Technische Daten

Technische Daten und Abbildungen

Obere Messgrenze (=Anzeige) in mbar/hPa 1100 mbar
Obere Messgrenze (=Anzeige) in torr 825 torr
Untere Messgrenze (=Anzeige) in mbar/hPa 0.1 mbar
Untere Messgrenze (=Anzeige) in torr 0.075 torr
Messprinzip Keramik-Membran (Aluminiumoxid), kapazitiv, gasartunab., Absolutdruck
Messgenauigkeit (in mbar/hPa/torr) < +- 1 mbar/hPa/torr / +- 1 digit (nach Abgleich, konstante Temperatur) mbar/hPa/torr
EX-Zulassung II 3/- G Ex h IIC T4 Gc X Internal Atm. only
Temperaturgang in mbar/hPa/torr /K < 0.07 mbar/hPa/0.05 torr /K mbar/hPa/torr /K
Vakuummessanschluss Kleinflansch KF DN 16 und einschraubbare Schlauchwelle DN 6/10 mm
Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C
Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C
Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C
Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C
Max. Medientemperatur für Dauerbetrieb in °C 40 °C
Max. Medientemperatur (kurzzeitig) in °C 80 °C
Material Aussengehäuse Stabiles Kunststoffgehäuse mit guter chemischer Beständigkeit
Belüftungsventil integriert Ja/Nein / Anschluss Nein
IP-Schutzart nach IEC 60529 IP 54
Schutzart nach UL50E Type 5
Schutzart Frontseite nach IEC 60529 IP 54
Gewicht in kg 0.19 kg
Abmessung L (ggf. Durchmesser) in mm 50 mm
Abmessung B in mm 62 mm
Abmessung H in mm 103 mm
Druckaufnehmer (Intern/Extern:Typ) Integriert
Anschlusskabellänge in m 2 m
NRTL Zertifizierung Ja
Lieferumfang Vakuum-Messgerät mit integriertem Vakuumsensor, betriebsfertig, Set Schlauchwelle DN 6/10 mm beigelegt, mit Steckernetzteil und Anleitung.
Lieferumfang
Vakuum-Messgerät mit integriertem Vakuumsensor, betriebsfertig, Set Schlauchwelle DN 6/10 mm beigelegt, mit Steckernetzteil und Anleitung.
