Produktbeschreibung

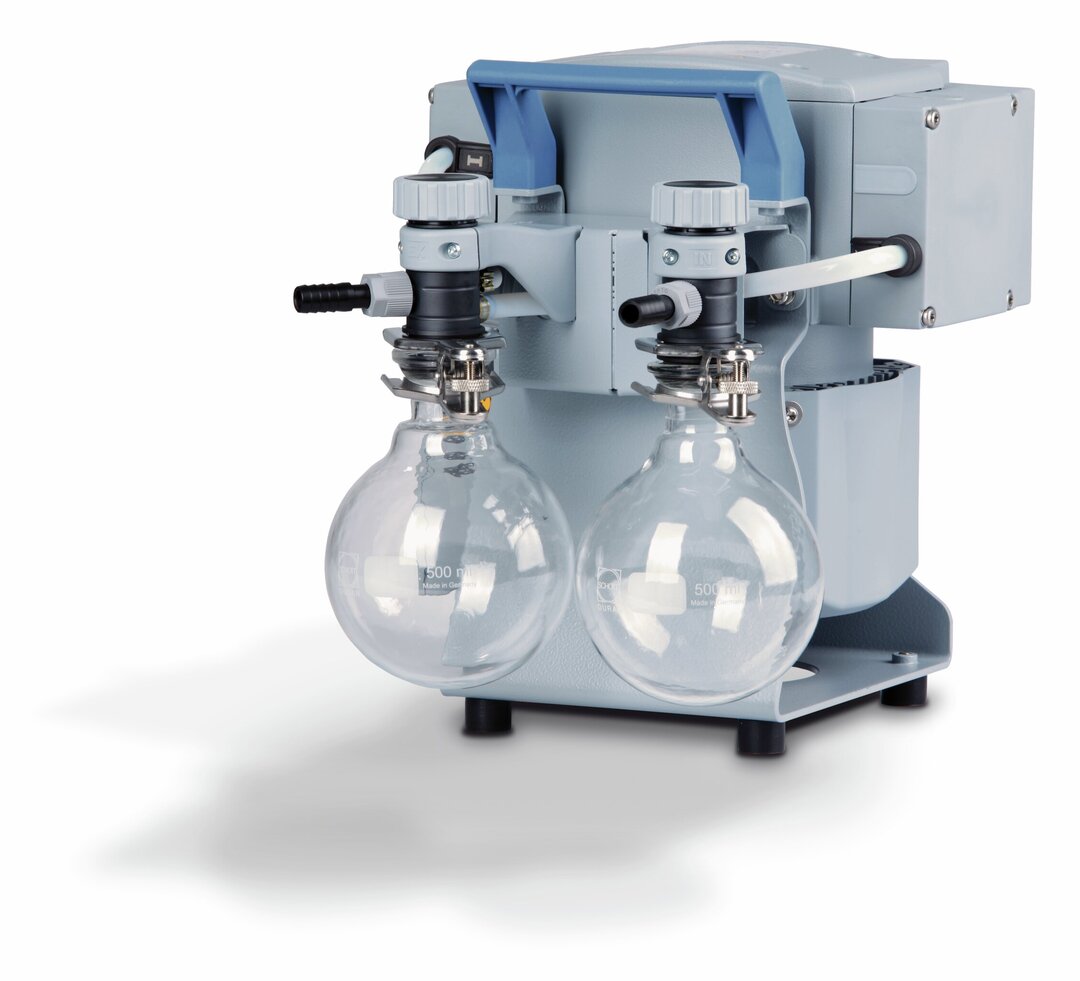

ME 4C NT +2AK

Chemie-Vakuumsystem

Dieses Chemie-Vakuumsystem ist durch die günstige Kombination von gutem Saugvermögen mit einem Endvakuum von bis zu 70 mbar ideal zum Evakuieren und Abpumpen von größeren Mengen an Gasen und Dämpfen. Es findet ein breites Anwendungsgebiet in chemischen, biologischen und pharmazeutischen Laboren, bei denen keine druckseitige Kondensation der Lösemitteldämpfe erforderlich ist. Typische Anwendungen sind Vakuumerzeugung am Trockenschrank, für Einzelfiltration und Mehrfach-Absaugvorrichtungen, sowie allgemein für Eindampfung leicht siedender Lösemittel. Der saugseitige Abscheider (AK) aus Glas mit Schutzbeschichtung hält Partikel und Flüssigkeitströpfchen zurück. Der druckseitige Abscheider sammelt Kondensat, vermeidet Kondensatrücklauf in die Pumpe, dämpft die Auspuffgeräusche und macht die Pumpe dadurch flüsterleise

Hinweise zur Entsorgung von Altgeräten »

Technische Daten

Technische Daten

Artikelnummer 22614080
Max. Saugvermögen 50Hz 3.9 m³/h
Max. Saugvermögen 60Hz 2.6 cfm
Endvakuum 70 mbar
Endvakuum in torr 52 torr
Anzahl Zylinder 2
Anzahl Stufen 1
Umgebungstemp., untere Grenze, Betrieb, in °C 10 °C
Umgebungstemp., obere Grenze, Betrieb, in °C 40 °C
Umgebungstemp., untere Grenze, Lagerung, in °C -10 °C
Umgebungstemp., obere Grenze, Lagerung, in °C 60 °C
Max. Auslassdruck absolut in bar 1.1 bar
Anschluss saugseitig Schlauchwelle DN 8-10 mm
Anschluss druckseitig Schlauchwelle DN 8-10 mm
Nennleistung in kW 0.18 kW
Nenndrehzahl 50/60 Hz 1500/1800 min⁻¹
IP-Schutzart nach IEC 60529 IP 40
Abmessung L (ggf. Durchmesser) in mm 316 mm
Abmessung B in mm 242 mm
Abmessung H in mm 291 mm
Gewicht in kg 13.6 kg
Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 45 dBA
EX-Zulassung II 3/- G Ex h IIC T3 Gc X Internal Atm. only
NRTL Zertifizierung Ja
Lieferumfang Pumpstand komplett montiert, betriebsfertig, mit umschaltbarem Weitbereichsmotor und Anleitung.
Nennspannung Bereich 1 (in V) 200-230 V
Nennspannung Bereich 2 (in V) 100-115 V
Nennspannung Bereich 3 (in V) 120 V
Netzfrequenz Spannungsbereich 1 (in Hz / DC) 50-60 Hz
Netzfrequenz Spannungsbereich 2 (in Hz / DC) 50-60 Hz
Netzfrequenz Spannungsbereich 3 (in Hz / DC) 60 Hz
Lieferumfang
Pumpstand komplett montiert, betriebsfertig, mit umschaltbarem Weitbereichsmotor und Anleitung.
Anwendungen

Anwendungsbeispiele

Filtration und Festphasenextraktion
Filtration und Festphasenextraktion

Filtration und Festphasenextraktion

Filtrationsprozesse finden üblicherweise im Bereich um 100 mbar statt. Dabei stehen bereits 90 % des atmosphärischen Drucks als Triebkraft zur Verfügung. Einstufige Membranpumpen sind hierfür optimal: Sie arbeiten ölfrei und sind daher besonders wartungsarm und umweltfreundlich.
Bei Lösemitteln empfehlen sich Chemie-Membranpumpen mit exzellenter chemischer Beständigkeit und Kondensatverträglichkeit. Für definierte Durchflussraten ist ein manuelles Regelventil mit Vakuumanzeige hilfreich.
Zur Automatisierung ermöglicht der VACUU·SELECT-Regler das einfache Einstellen und Speichern von Zieldruck und Prozessdauer.

Filtration und Festphasenextraktion
