MZ 2C NTChemie-Membranpumpe
Überblick
- hervorragende Chemikalien- und Kondensatverträglichkeit
- hohes Saugvermögen bis nahe an das Endvakuum
- gutes Endvakuum auch mit geöffnetem Gasballastventil
- sehr leiser und vibrationsarmer Betrieb
- lange Membranlebensdauer, wartungsfreier Antrieb
Endvakuum
7 mbar
Endvakuum mit Gasballast
12 mbar
Max. Saugvermögen 50Hz
2 m3/h
Chemie-Membranpumpe im Einsatz
Chemie-Membranpumpen sind ideal für kontinuierliches, ölfreies Pumpen korrosiver Gase und Dämpfe. Der zweistufige Aufbau ermöglicht die günstige Kombination von hohem Saugvermögen mit einem guten Endvakuum. Die abgepumpten Gase und Dämpfe kommen nur mit optimal chemikalienbeständigen Fluorkunststoffen in Berührung. Durch das bewährte PTFE-Sandwichdesign der Membranen wird eine hohe Membranlebensdauer erreicht. Mit dem Gasballastventil ist die MZ 2C NT ideal vorbereitet für das Abpumpen leicht kondensierbarer Dämpfe. Sie ist der "Klassiker" unter den Membranpumpen. Die Reihe NT zeichnet sich durch weiter verbesserte Leistungsdaten und erhöhte Kondensatverträglichkeit aus.
Technische Daten und Abbildungen
| Max. Saugvermögen 50Hz | 2 m3/h | |
| Max. Saugvermögen 60Hz | 1.4 cfm | |
| Endvakuum | 7 mbar / 5 torr | |
| Endvakuum mit Gasballast | 12 mbar / 9 torr | |
| Anzahl Zylinder | 2 | |
| Anzahl Stufen | 2 | |
| Umgebungstemp., untere Grenze, Betrieb, in °C | 10 °C | |
| Umgebungstemp., obere Grenze, Betrieb, in °C | 40 °C | |
| Umgebungstemp., untere Grenze, Lagerung, in °C | -10 °C | |
| Umgebungstemp., obere Grenze, Lagerung, in °C | 60 °C | |
| Max. Auslassdruck absolut in bar | 1.1 bar | |
| Anschluss saugseitig | Schlauchwelle DN 8-10 mm | |
| Anschluss druckseitig | Schlauchwelle DN 8-10 mm | |
| Nennleistung in kW | 0.18 kW | |
| Nenndrehzahl 50/60 Hz | 1500/1800 min-1 | |
| IP-Schutzart nach IEC 60529 | IP 40 | |
| Abmessung L in mm | 243 mm | |
| Abmessung B in mm | 243 mm | |
| Abmessung H in mm | 198 mm | |
| Gewicht in kg | 11.1 kg | |
| Geräusch (Schalldruckpegel) in dBA bei 50 Hz bzw. 1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 45 dBA | |
| NRTL Zertifizierung | Ja | |
| Lieferumfang | Pumpe komplett montiert, betriebsfertig, mit Anleitung. | |
| Nennspannung Bereich 1 (in V) | 230 V | |
| Netzfrequenz Spannungsbereich 1 (in Hz / DC) | 50-60 Hz |
für Zoom klicken
Abpumpkurve 50 Hz (10 l Behälter)
für Zoom klicken
Abpumpkurve 60 Hz (10 l Behälter)
Downloads
MZ 2C NT Chemie-Membranpumpe
MZ 2C NT
Chemie-Membranpumpe
Technisches Datenblatt
Datenblatt
PDF
4.4 MB
4.4 MB
4.4 MB
4.4 MB
4.5 MB
Betriebsanleitung Vakuumpumpe
Betriebsanleitung
PDF
4.3 MB
4.3 MB
4.3 MB
4.3 MB
4.2 MB
4.3 MB
4.3 MB
4.3 MB
4.3 MB
4.3 MB
4.4 MB
4.8 MB
4.2 MB
4.3 MB
4.2 MB
4.3 MB
Zubehör
-
![Schalldämpfer mit Schlauch DN 8-10mm]()
DN 8-10mm Schalldämpfer mit Schlauch 5cm![Vakuumschlauch DN 8, transparent,Preis per Meter]()
DN 8 mm, Meterware Vakuumschlauch transparent- Nennweite DN 8 mm
- Flexibel
- Meterware
![Dichtungssatz fürMZ 2C NT, MZ 2C NT VARIO, PC 3002]()
Das könnte ebenfalls passend für Sie sein
-
![MZ 1C Chemie-Membranpumpe]()
MZ 1C Chemie-Membranpumpe- Endvakuum 12 mbar
- Saugvermögen 0.75 m3/h
- Ölfrei & chemiebeständig
![MZ 2C VARIO select VARIO® Chemie-Membranpumpe]()
MZ 2C VARIO select VARIO® Chemie-Membranpumpe- Endvakuum 7 mbar
- Saugvermögen 2.8 m3/h
- Ölfrei & chemiebeständig
![MZ 2C NT +2AK Chemie-Vakuumsystem]()
MZ 2C NT +2AK Chemie-Vakuumsystem- Endvakuum 7 mbar
- Saugvermögen 2 m3/h
- Ölfrei & chemiebeständig

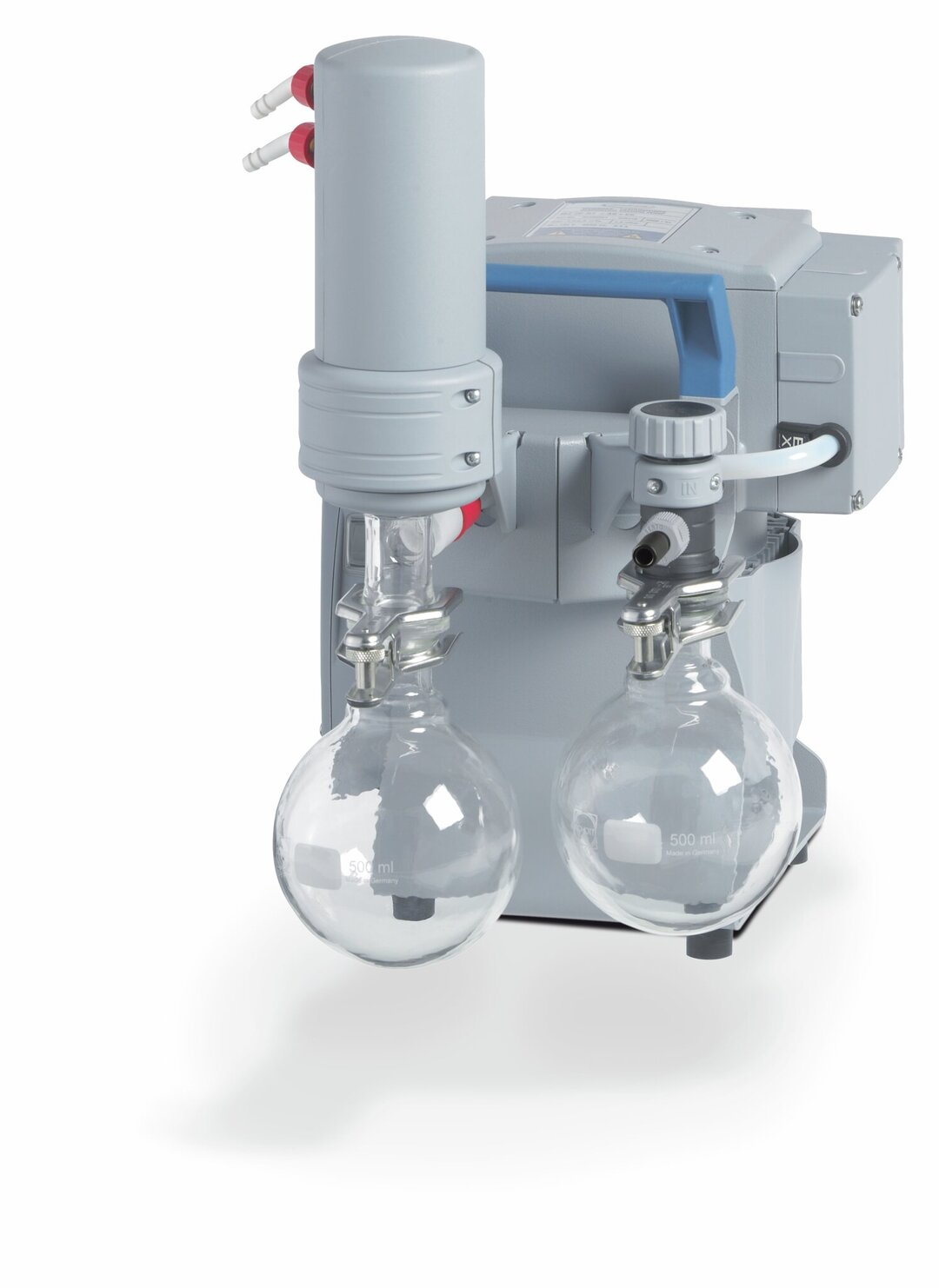

![MZ 2C NT +AK+EK Chemie-Vakuumsystem]()
