VACUU·BUS®Analog-I/O-Modul 0-10V
Überblick
- analoge Ausgabe von Vakuummesswerten als Spannungssignal 0-10 V
- analoge Sollwertvorgabe für das Vakuum als Spannungssignal 0-10 V
- konfigurierbar für die Ein- und Ausgabe von Soll- bzw. Istwerten für die Drehzahl bei VARIO®-Pumpen oder VARIO®-Pumpständen
- Auflösung des analogen Ausgangssignals von 2.5 mV
- farbige LED Statusanzeige
Artikelnr.
20636229
Analog-I/O-Modul 0-10V im Einsatz

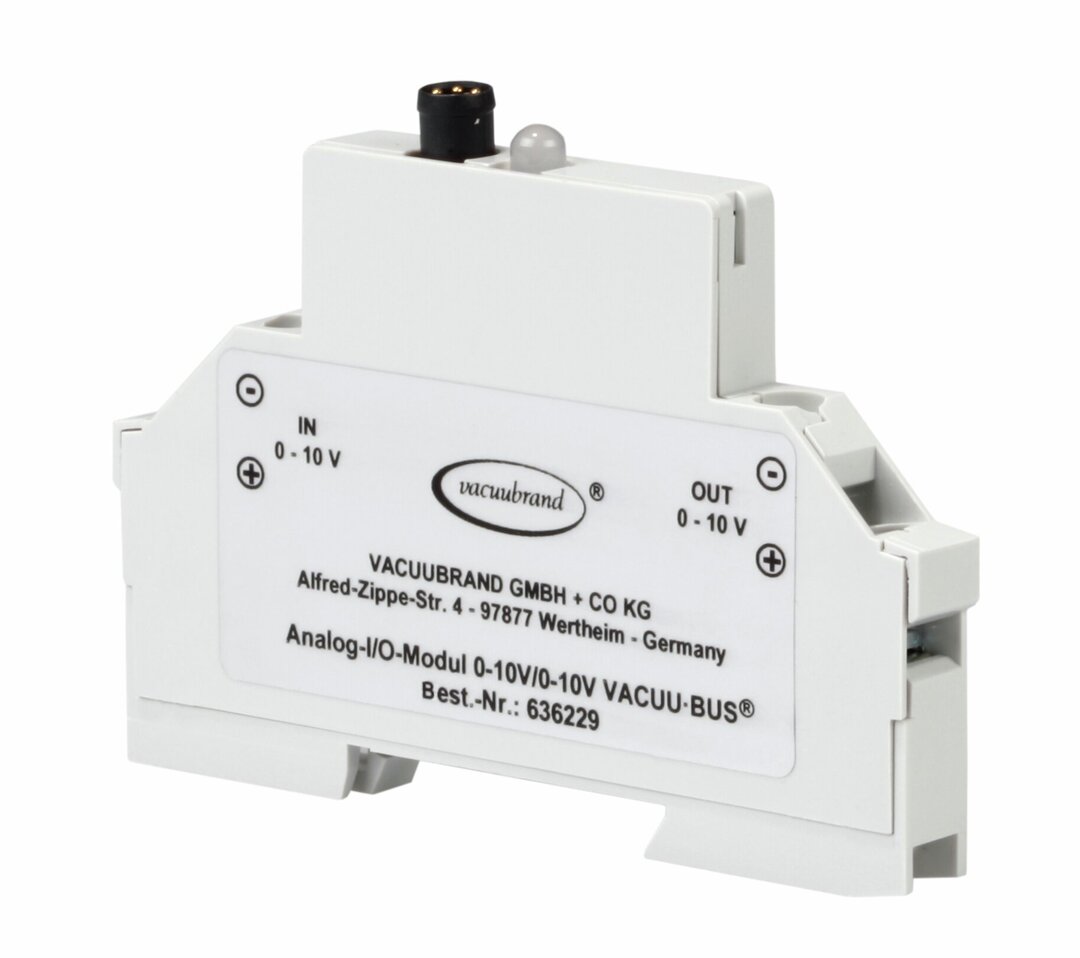

Analog-I/O-Modul 0-10V VACUU·BUS, mit 2 m VACUU·BUS-Kabel
Das Analog-I/O-Modul ist eine analoge Schnittstelle für VACUU·BUS®-fähige Vakuum-Messgeräte und -Controller. Die Ein- und Ausgabe erfolgt nach Industriestandard als 0-10 V Signal. Die Controller VACUU·SELECT und CVC 3000 sowie das Messgerät DCP 3000 können so bereits in der Grundkonfiguration an einen klassischen Schreiber angeschlossen und für die GMP-Dokumentation genutzt werden. Eine weitere typische Anwendung ist die Eingabe eines Soll-Vakuums an einem Controller und gleichzeitige Ausgabe des Ist-Vakuums jeweils als 0-10 V Signal. Falls eine drehzahlgeregelte VARIO®-Pumpe am Controller angeschlossen ist, kann auch deren Solldrehzahl vorgegeben oder die Ist-Drehzahl ausgelesen werden.Technische Daten und Abbildungen
| Lieferumfang | Analog-I/O-Modul 0-10V VACUU·BUS® komplett mit Kabel VACUU·BUS® 2m. |
